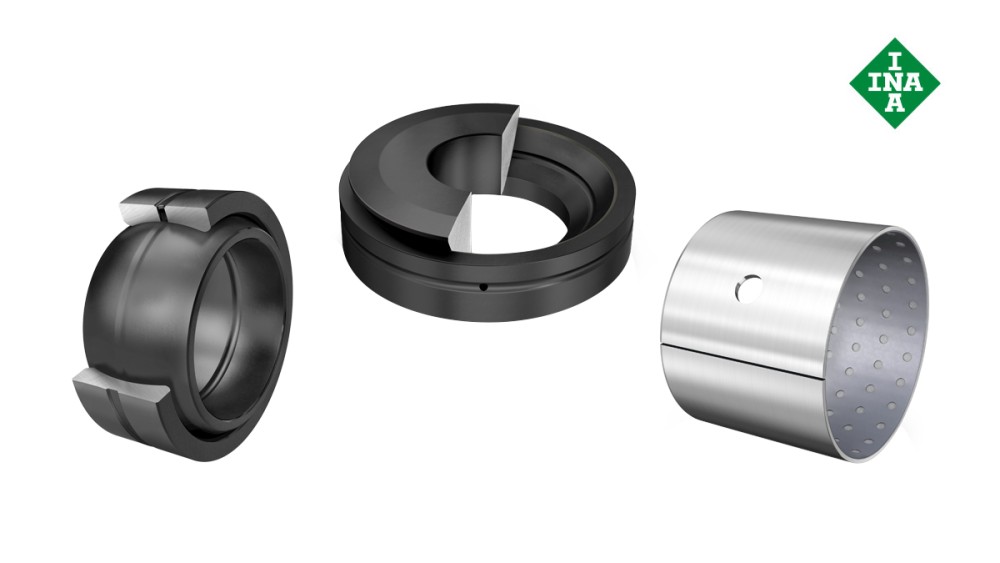

メンテナンスが必要なすべり軸受
![シェフラーのころがり軸受とすべり軸受:メンテナンスが必要なすべり軸受](https://www.schaeffler.co.jp/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/rolling_and_plain_bearings/product_description_rolling_bearings_plain_bearings/0016C02D_0018A963_0016FDBC_16_9-schaeffler-products-plain-bearings-requiring-maintenance_rwd_1000.jpg)
鋼鉄/鋼鉄および鋼鉄/青銅の材質ペアを備え、メンテナンスが必要なすべり軸受とロッドエンドによる設計は、メンテナンスが容易で、費用対効果に優れ、両振り荷重に最適です。すべりブッシュ、ワッシャー、ストリップは、ローメンテナンスな金属/ポリマー複合材E50を使用しています。摺動層は潤滑油ポケットを備えているので、多くの場合、初期潤滑だけで十分です。
![シェフラーのころがり軸受とすべり軸受:ラジアル球面すべり軸受](https://www.schaeffler.co.jp/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/rolling_and_plain_bearings/plain_bearings_requiring_maintenance/0016C02D_16_9-schaeffler-products-radial-spherical-plain-bearings_rwd_600.jpg)
ラジアル球面すべり軸受
ラジアル球面すべり軸受は、鋼鉄/鋼鉄または鋼鉄/青銅のスライド接触面を持つ内輪と外輪で構成され、内輪と外輪を通じて潤滑します。この軸受は、衝撃性の両振り荷重や応力に特に適しており、両方向からの小さなアキシアル荷重を受けます。
![シェフラーのころがり軸受とすべり軸受:アンギュラコンタクト球面すべり軸受](https://www.schaeffler.co.jp/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/rolling_and_plain_bearings/plain_bearings_requiring_maintenance/0018A9A3_16_9-schaeffler-products-angular-contact-spherical-plain-bearings_rwd_600.jpg)
アンギュラコンタクト球面すべり軸受
アンギュラコンタクト球面すべり軸受は、鋼鉄/鋼鉄スライド接触面を持つ内輪と外輪で構成されます。この軸受は、運動と荷重を小さいモーメントで伝えることで、周辺コンポーネントからの曲げ応力がかからないようにします。
![シェフラーのころがり軸受とすべり軸受:アキシアル球面すべり軸受](https://www.schaeffler.co.jp/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/rolling_and_plain_bearings/plain_bearings_requiring_maintenance/0018A963_16_9-schaeffler-products-axial-spherical-plain-bearings_rwd_600.jpg)
アキシアル球面すべり軸受
アキシアル球面すべり軸受は、鋼鉄/鋼鉄スライド接触面を持つシャフト位置決めおよびハウジング位置決めワッシャーで構成され、アキシアル荷重を受けて小さいモーメントで周辺コンポーネントに支持荷重を伝えます。
![シェフラーのころがり軸受とすべり軸受:ロッドエンド](https://www.schaeffler.co.jp/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/rolling_and_plain_bearings/plain_bearings_requiring_maintenance/00166987_16_9-schaeffler-products-rod-ends_rwd_600.jpg)

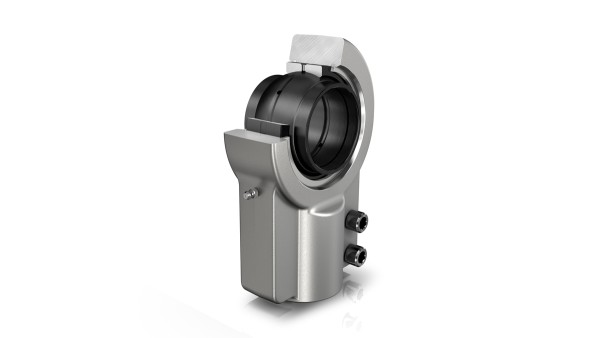

ロッドエンド
ロッドエンドは、一体型シャンク付きハウジングと、メンテナンスが必要な球面すべり軸受で構成されます。ロッドエンドは、引張方向と圧縮方向のラジアル荷重を受け、運動と荷重を小さなモーメントで伝え、両振りラジアル荷重と(一定の条件下での)片側荷重に適しています。
![シェフラーのころがり軸受とすべり軸受:金属/ポリマー複合材すべり軸受](https://www.schaeffler.co.jp/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/rolling_and_plain_bearings/plain_bearings_requiring_maintenance/0016FDBC_schaeffler-products-metall-polymer-composite-plain-bearings_rwd_600.jpg)
金属/ポリマー複合材すべり軸受
INA金属-ポリマー複合材すべり軸受は、多くの産業および自動車用途で、費用対効果に優れた選択肢となります。全ての軸受で鉛を使用しておらず、環境にやさしい製品です。革新的な各種材質を組み合わせて、多種多様なメンテナンスフリーまたはローメンテナンスの材質を展開しています。
ローメンテナンスのE50
摺動層E50を用いた軸受は、運転開始時に初期潤滑が必要です。この摺動層は、おもにポリオキシメチレン(POM)でできています。この高分子熱可塑性物質は、低摩擦値と化学的・熱的安定性が特徴です。
このレイヤーには不活性な添加物が含まれています。3層の材質は、鋼鉄製の基材、中間層、摺動層で構成されています。鋼鉄製の基材には、多孔質の焼結スズ/青銅製の中間層が用いられ、孔は摺動層の潤滑油が充填されています。
技術的な優位点:
- 最大140 N/mm2の静的表面圧力[joined to the segment above]
- 小型設計
- 最高2.5 m/sのスライド速度
