トラックローラー、バックアップローラー、カムローラー
![シェフラーのころがり軸受とすべり軸受:トラックローラー、バックアップローラー、カムローラー](https://www.schaeffler.co.jp/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/rolling_and_plain_bearings/product_description_rolling_bearings_plain_bearings/00090043_00018670_16_9-schaeffler-products-track-yoke-type-stud-type-track-rollers_rwd_1000.jpg)
玉軸受トラックローラーは、自己保持型の単列または複列玉軸受で、特別に厚肉の外輪が特徴です。この軸受は、大きなラジアル荷重に加え、両方向からのアキシアル荷重を受けることができます。
ローラフォロアは、単列または複列ユニットで、シャフトまたはスタッドに取り付けます。外側を型出しした厚肉の外輪、保持器付き針状ころ軸受または完全補完型の回転エレメントで構成されます。
カムローラーの構造は、単列および複列上部転輪と似ていますが、取り付けスレッドと油穴の設けられた大断面のローラースタッドで軌道が構成されている点が異なります。
実績のある適用分野は、カム機構、ガイドウェイ、コンベヤーシステム、リニアガイドシステムなどです。
![](https://www.schaeffler.co.jp/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/rolling_and_plain_bearings/track_rollers/00090043_16_9-schaeffler-products-track-rollers~1_rwd_600.jpg)

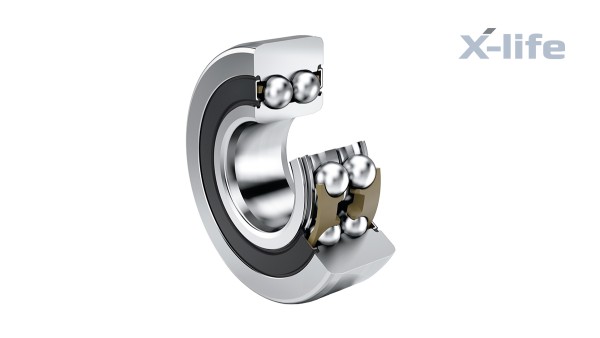

トラックローラー
玉軸受トラックローラーは、自己保持型の単列または複列ユニットで、特別に厚肉の外輪が特徴です。この軸受は、大きなラジアル荷重に加え、両方向からのアキシアル荷重を受けることができます。外輪の外側は、クラウニングを施したタイプと、円筒型のタイプがあります。合わせ面に対して傾斜している部分や、エッジ応力を避ける必要がある部分では、外側にクラウニングが施されています。トラックローラーは、内輪が付いたタイプ、スタッドが付いたタイプ、外輪にプラスチックタイヤが付いたタイプがあります。
X-life
X-lifeグレードの各種サイズの製品をご用意しています。詳細は、寸法表をご覧ください。
![](https://www.schaeffler.co.jp/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/rolling_and_plain_bearings/track_rollers/00018670_16_9-schaeffler-products-stud-type-track-rollers_rwd_600.jpg)
カムフォロア
カムフォロアは、外側にクラウニングを施した外輪、大断面のローラースタッド、プラスチック製ケージを用いたボール/ケージアセンブリが特徴です。はめ合いを容易にするため、ローラースタッドはスレッド付きとするか、または内径面にスレッドが設けられています。
![](https://www.schaeffler.co.jp/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/rolling_and_plain_bearings/track_rollers/00018705_16_9-schaeffler-products-yoke-type-track-rollers-xlife_rwd_600.jpg)

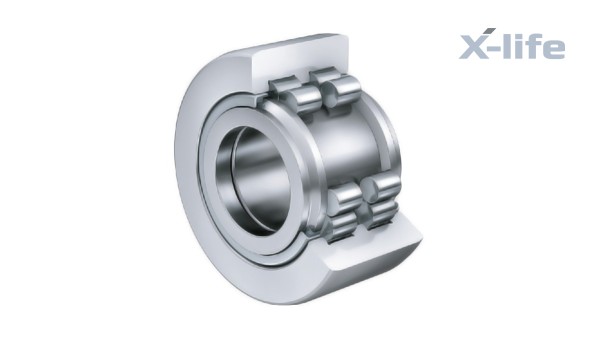

バックアップローラー
大きなラジアル荷重を伝達するには、多くの場合バックアップローラーが用いられます。
X-life PWTRバックアップローラー
INAによるX-life品質のPWTRバックアップローラーは、さらに優れた性能を実現しました。
- 軌道形状の最適化により、静的および動的負荷容量が最大で30%向上
- 外輪の材質の変更により、リングの許容荷重が向上
- 表面構造の最適化による、外面品質の向上
- Corrotect®コーティングによる腐食保護の向上
X-life
X-lifeグレードの各種サイズの製品をご用意しています。詳細は、寸法表をご覧ください。
![](https://www.schaeffler.co.jp/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/rolling_and_plain_bearings/track_rollers/00018CFC_16_9-schaeffler-products-stud-type-track-rollers-xlife_rwd_600.jpg)
カムローラー
大きなラジアル荷重を伝達するには、多くの場合カムローラーが用いられます。
X-life PWKRカムローラー
INAによるX-life品質のPWKRカムローラーは、さらに優れた性能を実現しました。
- 軌道形状の最適化により、静的および動的荷重耐性が最大で30%向上
- 外輪の材質の変更により、リングの許容荷重が向上
- 表面構造の最適化による、外面品質の向上
- Corrotect®コーティングによる腐食保護の向上
X-life
X-lifeグレードの各種サイズの製品をご用意しています。詳細は、寸法表をご覧ください。
