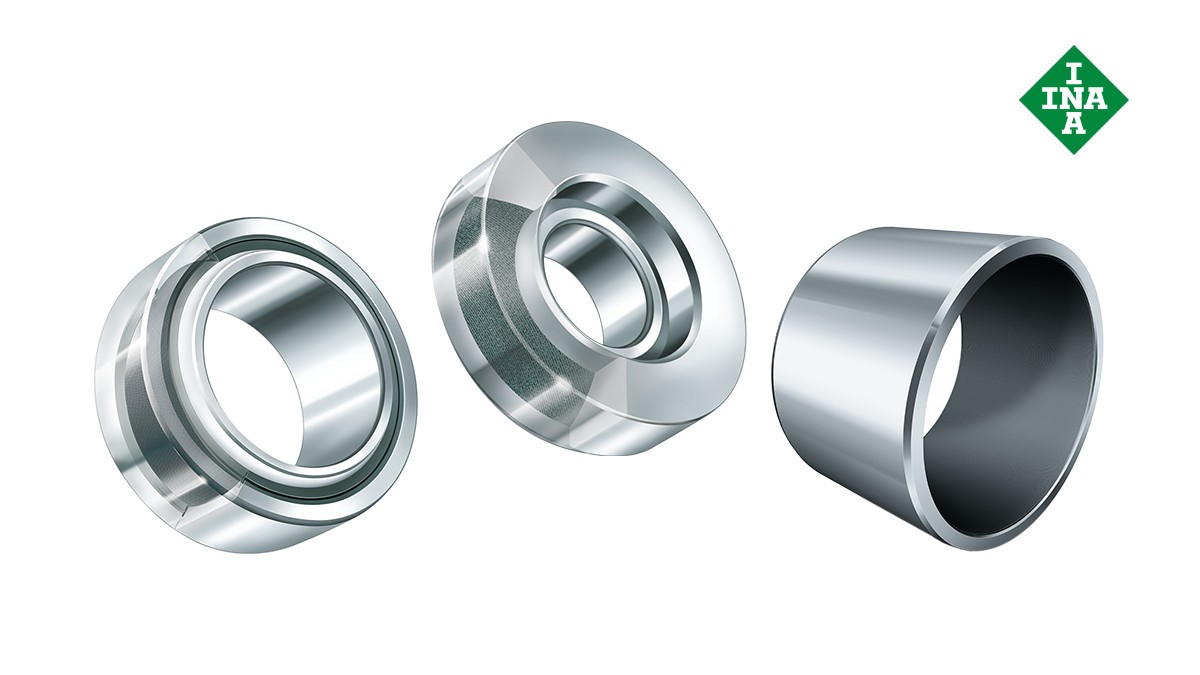

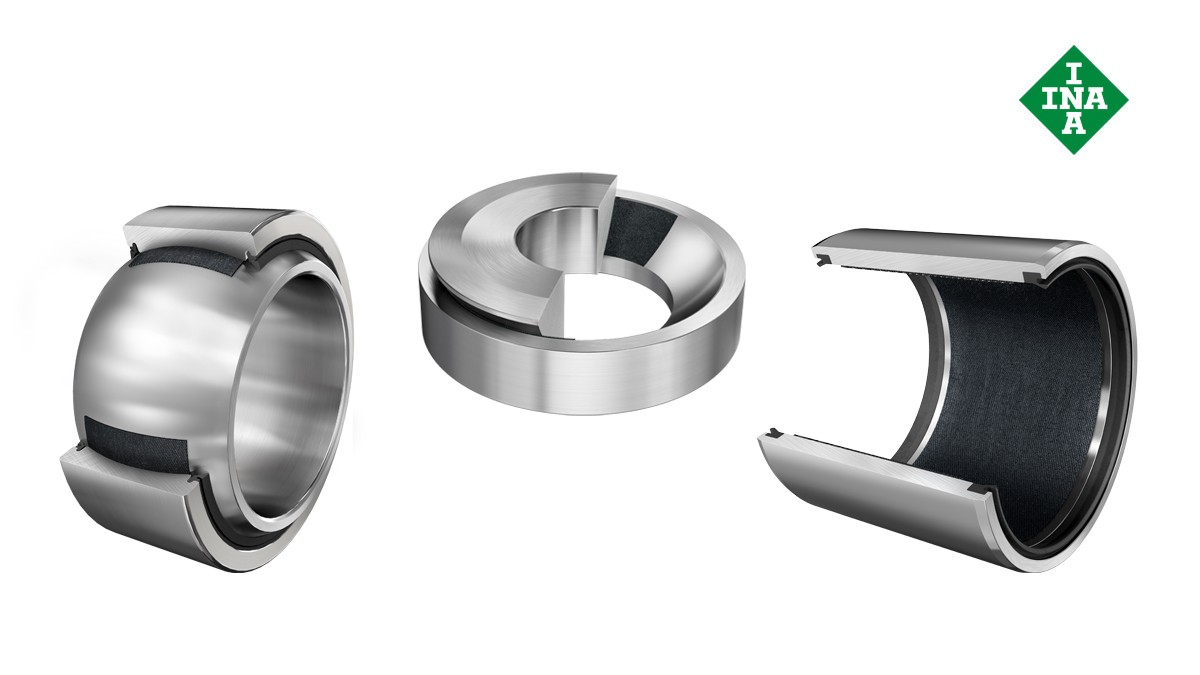

シェフラーのころがり軸受とすべり軸受:メンテナンスフリーすべり軸受

シェフラーでは、メンテナンスフリーすべり軸受について、包括的なカタログを用意しています。これらの軸受では、革新的なすべり軸受材質であるELGOGLIDE、ELGOTEX、金属-ポリマー複合材E40などが使用されています。このPTFEすべり軸受材質は、球面すべり軸受、ロッドエンド、ブッシュ、ワッシャー、ストリップの摩擦係数を非常に小さくすると同時に、低摩耗と非常に長いライフサイクルを可能にします。メンテナンスフリーすべり軸受は、オイルやグリースが不要なので、潤滑油および保守費用が大幅に削減され、環境にもやさしいものとなっています。

medias製品カタログへ

シェフラーのころがり軸受とすべり軸受:ラジアル球面すべり軸受

ELGOGLIDE使用ラジアル球面すべり軸受

ラジアル球面すべり軸受は、内外輪とメンテナンスフリーの摺動層で構成されます。摺動層は、ELGOGLIDE®、PTFE複合材、PTFE青銅フィルムのいずれかでできています。これらは両振り荷重に適しています。直径320 mm以上の大型球面すべり軸受は、X-lifeプレミアム等級に属します。

medias製品カタログへインタラクティブな製品説明

シェフラーのころがり軸受とすべり軸受:アンギュラコンタクト球面すべり軸受

ELGOGLIDE使用アンギュラコンタクト球面すべり軸受

アンギュラコンタクト球面すべり軸受は、ELGOGLIDE®による内輪と外輪で構成されます。ラジアル荷重に加え、大きなアキシアル荷重も受けることができます。

medias製品カタログへ

シェフラーのころがり軸受とすべり軸受:アキシアル球面すべり軸受

ELGOGLIDE使用アキシアル球面すべり軸受

アキシアル球面すべり軸受には、ELGOGLIDE®によるシャフト位置決めおよびハウジング位置決めワッシャーが付いています。直径220 mm以上の大型球面すべり軸受は、X-lifeプレミアム等級に属します。

medias製品カタログへ

シェフラーのころがり軸受とすべり軸受:ELGOGLIDE使用ロッドエンド

ELGOGLIDE使用ロッドエンド

メンテナンスフリーのロッドエンドは、一体型シャンク付きハウジングとメンテナンスフリーの球面すべり軸受で構成されます。このロッドエンドは、引張方向と圧縮方向のラジアル荷重を受け、小~中程度のスイベル角度での片側荷重および(一定の条件下での)両振り荷重の低速動作に適しています(GE..-UK-2RSも両振り荷重に適しています)。

medias製品カタログへ

シェフラーのころがり軸受とすべり軸受:ELGOGLIDE使用すべりブッシュ

ELGOGLIDE使用すべりブッシュ

円筒すべりブッシュは、ELGOGLIDE®によるスチール製支持部で構成されます。スイベル動作だけでなくアキシアル動作も受け、従来のすべり軸受より大きな荷重を受けることができます。

medias製品カタログへ

シェフラーのころがり軸受とすべり軸受:金属/ポリマー複合材すべり軸受

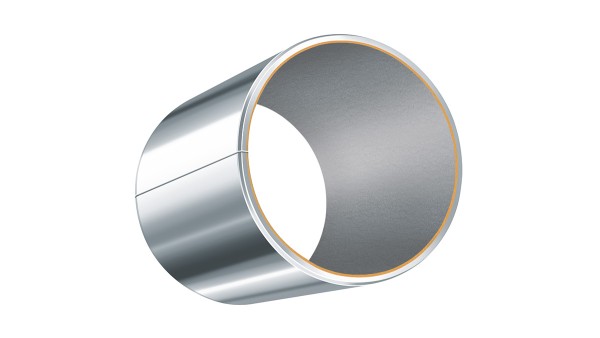

金属/ポリマー複合材すべり軸受

INA金属-ポリマー複合材すべり軸受は、多くの産業および自動車用途で、費用対効果に優れた選択肢となります。全ての軸受で鉛を使用しておらず、環境にやさしい製品です。革新的な各種材質を組み合わせて、多種多様な材質を展開しています。

メンテナンスフリーのE40

E40はシェフラーグループによる新しいスライド材質であり、メンテナンスフリーの金属-ポリマー複合材すべり軸受に使用されています。寿命全体を通じて、潤滑の必要がありません。摺動層は、ポリテトラフルオロエチレン(PTFE)をベースとして、化学的に不活性な添加物が追加されています。3層の材質は、鋼鉄製の基材、摺動層、なじみ層で構成されます(図を参照)。

鋼鉄製の基材には、多孔質の焼結すず-青銅製の摺動層が用いられ、孔にはなじみ層の乾燥潤滑油が充填されています。

技術的な優位点:
  • 最大140 N/mmの動的表面圧力2
  • 流体力学的用途で使用可能
  • 優れた耐湿性により、水中でも使用可能
  • 小型設計
  • 最高2.5 m/sのスライド速度
特殊材質 – メンテナンスフリーのフィルム型軸受E60

シェフラーグループでは、材質E60を用いたフィルム型軸受をオーダーメイドで提供しています。この材質は、PTFEと添加物を含む摺動層を圧延・焼結した格子構造をベースとしています。格子は、基材となると同時に、摺動層としての役割も果たします。

両側にPTFEを含む摺動層も存在します。この場合、ブッシュの内側と外側でスライド動作が可能になります。この材質のもう一つの利点は、成形が容易なことです。フィルム型軸受は、一般的に継手、工具、ヒンジに使用されています。

medias製品カタログへ

シェフラーのころがり軸受とすべり軸受:ELGOTEX使用すべり軸受

ELGOTEX使用すべり軸受

ELGOTEX®付きすべり軸受は、大きな荷重と振動が生じるドライラン用途に特に適しています。この軸受は、使用されている材質の組み合わせにより、寿命を通じてメンテナンスの必要がありません。

ブッシュはどのように製造されていますか?

ブッシュは、互いに巻き付けられた2つの層でできています。内側の摺動層ELGOTEX®は、合成およびPTFE繊維でできており、エポキシ樹脂に埋め込まれています。外側の層は、ガラス長繊維(ガラスフィラメント)をエポキシ樹脂に埋め込んだものでできています。ガラス繊維の特定の巻き角度によって層が安定し、ブッシュの強度が大幅に向上しています。

ELGOTEX®すべりブッシュの利点は何ですか?
  • 極めて堅牢
  • 類似の用途で使用される青銅製ブッシュよりも軽量
  • メンテナンスを必要とする軸受よりもコンパクトな設計
  • 既存のブッシュと交換可能(各種の幅と厚さを用意)
  • 軸方向位置の追加が不要なので、取り付け費用を抑制
  • ドライランで環境にやさしい
  • メンテナンスフリーのため優れた費用対効果
  • 摩擦値が一定で、摩耗が少ない
アプリケーション:

農業工学およびコンベヤー技術、金属加工機械、建設機械、油圧式シリンダーガイド、太陽発電プラント、鋼鉄および油圧建設などにおける鋼鉄製、青銅製、樹脂製すべり軸受の交換。

medias製品カタログへ

X-life – 優れた性能を証明

X-life軸受では、軌道の粗さと形状精度が最適化されています。これにより、荷重耐性が向上し、長寿命化します。X-lifeは、INAおよびFAGブランドの特別な高性能製品の目印となる高級ブランドです。

X-life軸受は、最新の標準製品よりも動定格荷重が大きいため、定格寿命と動作寿命の長さを特徴としています。荷重と設計外形が同じ場合、X-life軸受の方が定格寿命が長くなります。保守間隔も長くすることが可能です。
