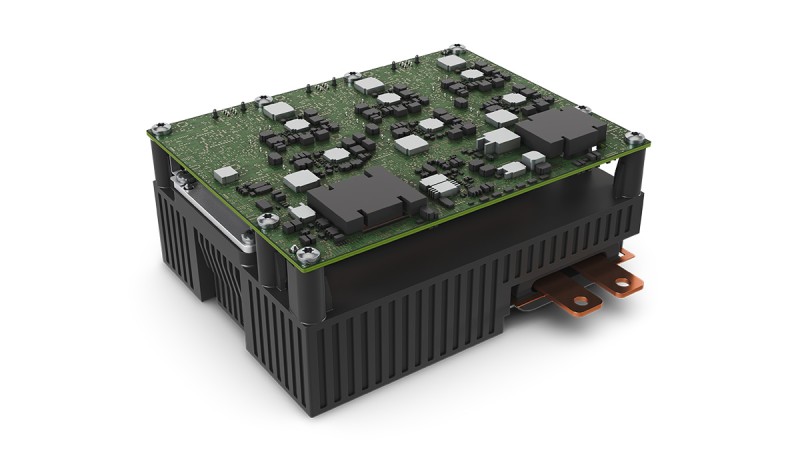

高圧インバーターコア（オーバーモールドタイプ）
このインバーターサブアセンブリーは、ロジック信号によって電動駆動を制御するパワーデバイスのコアコンポーネントです。必要なパワー機能とトランジスター制御機能をすべて、このコンパクトなインバーターコアに統合しています。オーバーモールドタイプのパワーモジュールにより、自動車アプリケーションに最適な高効率性とコンパクト性を実現し、機能統合電動ユニット「X-in-1」 の標準を確立しています。また、特定の仕様に応じて柔軟に拡張でき、幅広い要件に対応します。
ハイライト
- コンパクトな設計、高い部品集積度
- 高出力密度
- シンプルなインターフェース
利点
- 優れたモジュール性と拡張性
- 上位マイコンからのインバーター制御信号に標準インターフェースを使用
- オーバーモールドタイプのパワーモジュールにより、小型化と高出力密度を両立
- 低熱抵抗および低寄生インダクタンスの特性による効率向上
- 共通プラットフォームによる拡張性と柔軟性を備えた機能
特徴
インバーターコアタイプ：
- 単一インバーター構成
- オーバーモールド型パワーモジュール
- DCリンクキャパシター搭載
- EMCフィルター搭載
- ゲートドライブ機能：電源、インテリジェントゲートドライブ、電圧・温度センサー
- 400 V および 800 V 対応
- 400 Arms ～ 600 Arms
- 高効率
