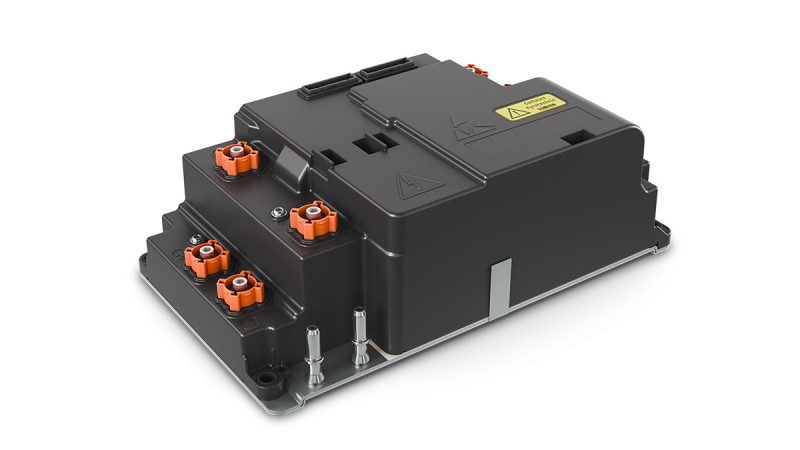

Battery Management System
The BMS consists of Battery Management Controller (BMC), Cell Supervising Circuits (CSCs) and Battery Junction Box (BJB). Functions include functional safety, determination of State of Charge (SOC) and State of Health (SOH), monitoring and balancing of the high voltage battery cells, control of internal and external actuators.
ハイライト
- 多様な車両アーキテクチャーへの高い適応性
- 最高水準の安全性
- 先進的な監視・制御機能
利点
- 拡張性とカスタマイズ性に優れた、400V／800Vバッテリーアーキテクチャー向けソリューション
- 機能安全性：ASIL D対応
- コンタクター制御、パイロヒューズ作動、クラッシュイベント検知
- セル電圧・電流・温度および絶縁状態の監視
- 電気化学インピーダンス分光法（EIS）による熱暴走予測
- 電気化学インピーダンス分光法（EIS）機能を内蔵
特徴
コア
TC3xx 32-bit、300 MHz、6～16 MB内蔵フラッシュ
コンタクタードライバー
最大7個のコンタクターを制御（LS／HS）
パイロヒューズ制御
過電流や故障など、メインマイコンからのトリガーでパイロヒューズを作動
専用IC
バッテリーパックの高精度な電流・電圧測定
専用IC
セルの監視およびバランシング
ハウジング
樹脂または金属ハウジング (防塵・防水保護等級：IP40 ～ IP5K2)
絶縁仕様
基礎絶縁または強化絶縁
