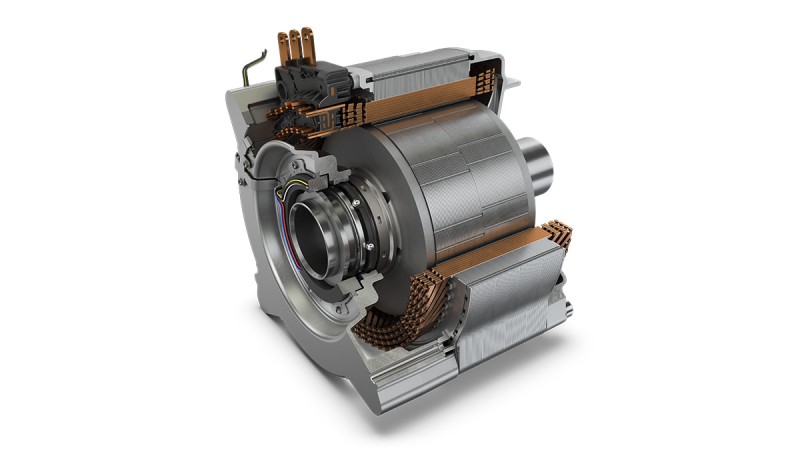

Wave Winding巻線技術を採用した800V 油冷式モーター
Wave Winding巻線技術と油冷システムの最適化により、高出力密度・高トルク密度を実現した800Vモーターです。高調波損失を抑制する設計により効率を向上させるとともに、製造工程の簡素化によるコスト低減にも寄与します。さらに、ヘアピン巻線と比較してコイルエンドを短縮できるため、モーターの小型化と熱放散性能の向上に貢献します。
ハイライト
- 高出力密度・高トルク密度
- 高い連続運転出力
- 優れた動的応答性
利点
- Wave Winding 巻線技術を採用した永久磁石同期モーター
- ステーターおよびローターの高調波損失を低減
- Wave Winding 巻線技術を採用した革新的モーター設計
- Wave Winding巻線技術によるプロセスの簡素化とコスト低減
- 通常のヘアピン巻線に比べて短いコイルエンド
- 97%以上の高効率
- 高い連続運転出力を実現する革新的な油冷方式
特徴
最大トルク
350 Nm @ 300 A (rms)
最大出力
175 kW（30s）＠DC650V ＆ 定格出力：85 kW＠DC650V
最高回転数
10,500 rpm
長さ
アクティブ部 90 mm ／ ハウジング全長 225 mm
重量
34 kg
出力密度／トルク密度
39 kW/L、79.2 Nm/L
