ロータリーテーブル軸受
製品説明
スラストラジアル軸受は、ラジアルガイド軸受付きのねじ取り付け用の双方向スラスト軸受です。この既製の事前グリース塗布済みユニットは、高剛性で、優れた荷重耐性を備え、特別に高い精度で稼働します。ラジアル荷重、両方向からのアキシアル荷重、およびモーメントをクリアランスフリーで受けることができます。ZKLDFアキシアルアンギュラコンタクト玉軸受は、グリース塗布済みの低摩擦な既製軸受ユニットで、超高速、大きなアキシアル荷重とラジアル荷重、および傾斜剛性に関する高い要件に求められる高い精度を備えています。角度測定システムYRTMおよびYRTSMを備えたアキシアルラジアル軸受は、機械的にはYRTおよびYRTSシリーズに対応しますが、角度測定システムが追加されています。
製品バリエーション

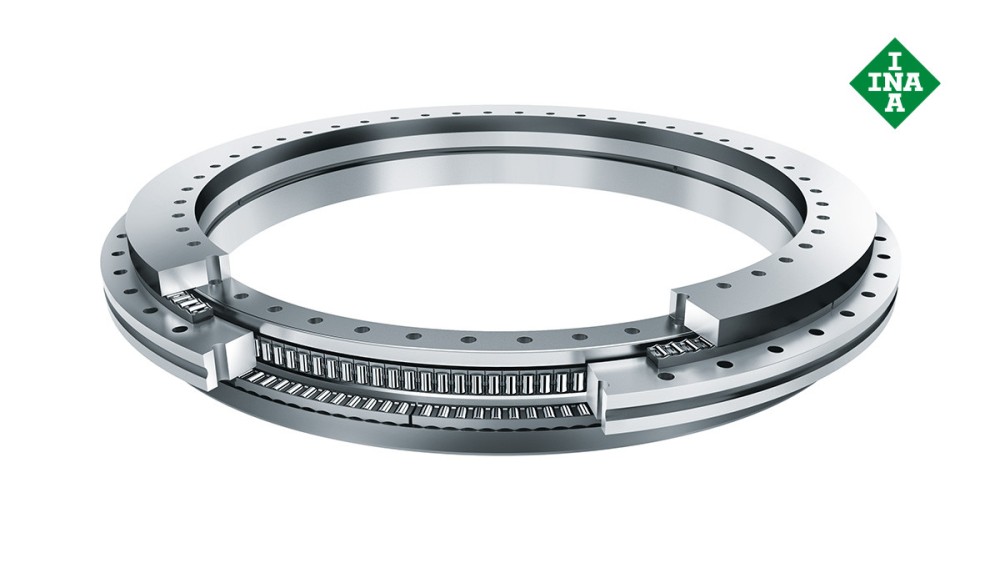

アキシアルラジアル軸受/アキシアルアンギュラコンタクト玉軸受

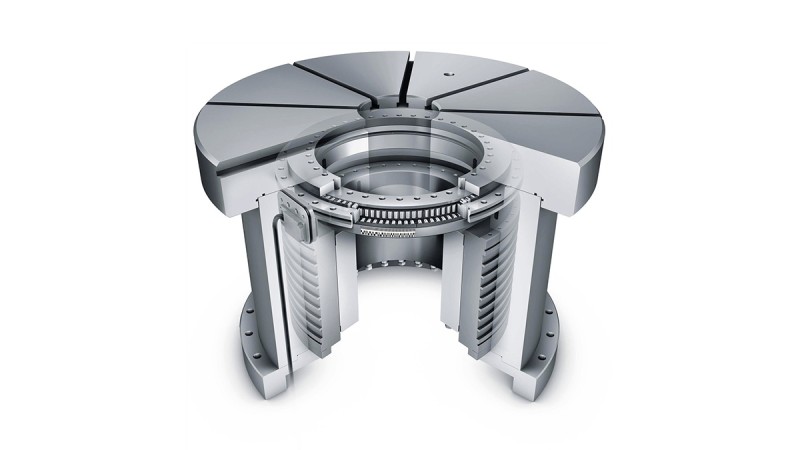

アキシアルラジアル軸受およびアキシアルアンギュラコンタクト玉軸受は、複合荷重のかかる高精度な用途向けの既製の精密軸受です。ラジアル荷重、両方向からのアキシアル荷重、さらにモーメントもクリアランスフリーで受けることができ、高い走行精度が要求される軸受配列に適しています。たとえば、回転テーブル、面板、フライスヘッド、リバーシブルクランプなどに使用されます。旋回輪の取付けホールにより、はめ合いがとても簡単です。はめ合い後に、ラジアル方向とアキシアル方向に予圧をかけます。

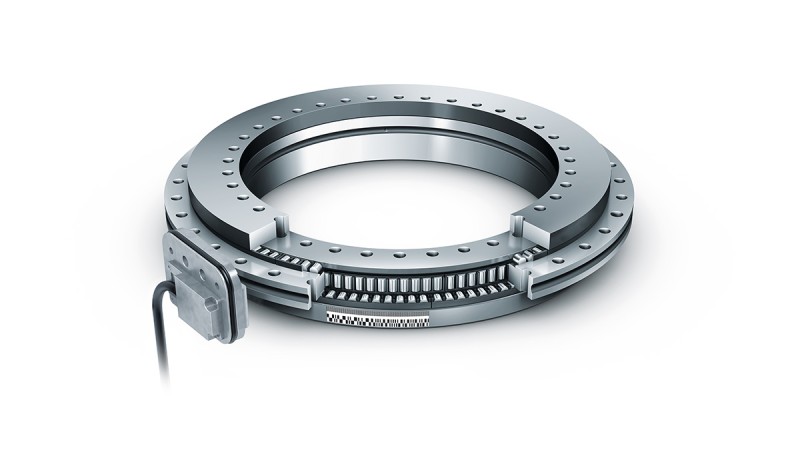

一体型測定システム付きアキシアルラジアル軸受
一体型測定システム付きアキシアルラジアル軸受は、以下で構成されます。
- 寸法スケール付きアキシアルラジアル軸受YRTM
- MEKO/U電子測定システム。電子測定システムは、2つの測定ヘッド、シム、電子評価システムで構成されます。
YRTMシリーズの軸受は、機械的にはYRTスラスト軸受に対応しますが、磁気寸法スケールが追加されています。非接触のまま、磁気抵抗を使って、秒単位の精度で角度を測定できます。
角度測定システムの利点
測定システム：
- 非接触なので、磨耗が生じない
- 傾斜や位置に関係なく、測定を実施
- 電子的な自動調心システムを装備
- 自動位置決め機能
- 潤滑油による影響がない
- 取り付けが容易で、測定ヘッドの調整も簡単
- 軸受と別体の測定システムとを互いに調整する必要がない
- 追加部品が不要
- 寸法スケールと測定ヘッドは、それぞれ軸受と周辺コンポーネントに一体化されている
- この結果浮いたスペースは、機械の加工領域として利用可能
- 供給ケーブルに関する問題が生じない（ケーブルは、軸受の大型内径面を通って、周辺コンポーネントの中に直接敷設可能）
- コンポーネント数が少なくて済むコンパクトな一体型設計による、コンポーネント数、全体的な設計外形、およびコストの削減
