ProLink CMS
幅広い用途に対応、モジュール式で容易に増設が可能

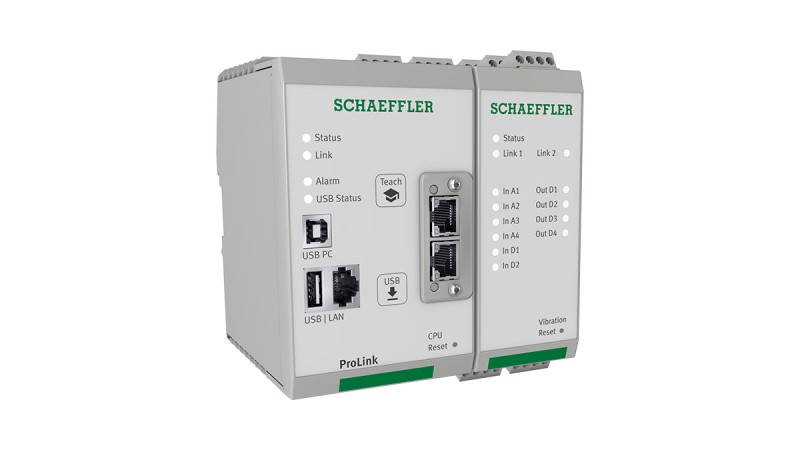

マルチチャンネルのProLink状態監視システムは、振動測定によって機械および設備の状態を監視します。
ProLink状態監視システムは以下の機能を提供します。
- 詳細設定が容易な、ころがり軸受、モーター、ギアボックス、ファン、ポンプの監視用のテンプレート。取り付けられている軸受のタイプやファンブレードの数など機械の構造・構成についての情報を入力
- 学習モードにより、最適な監視のためのアラーム閾値を個別に調整可能。
- 統合クラウドインターフェースを介した、解析サービスConditionAnalyzerを使用できるオプションが、今後提供される予定。

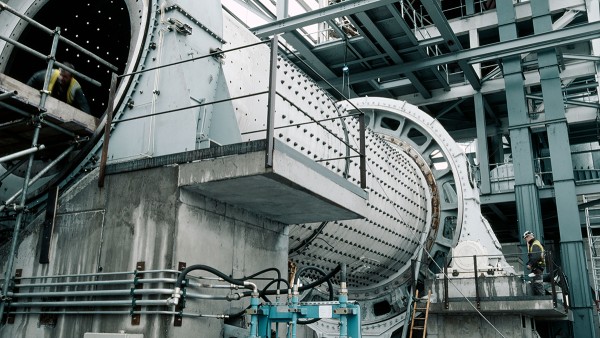

複雑なシステムの機械監視に最適:
特長
ProLink状態監視システムは、モジュール式の拡張性に富む設計により、既存インフラストラクチャへの統合を容易に実現します。
機械の状態を適切に監視するために必要な全情報を活用し、高い可視化レベルを実現します。.
ProLink状態監視システムは、異常予測によって、機械の可用性を最大化します。
ProLink状態監視システムは、デジタルサービスとインダストリ4.0で、取り扱いが容易です。
Features
- モーター、ファン、ポンプなどの標準的なアプリケーションに対する、シンプルで簡単な測定タスクの初期設定
- ウェブサーバ機能を実装しており、標準Webブラウザを使用して、コンフィグレーション、トレンド表示、振動データの表示が可能。
- デジタル通信インターフェース(OPC-UAなど)および、モジュール式フィールドバス・インターフェースを使用して、既存インフラストラクチャへの統合が容易。機械の状態について様々な測定データを提供し、プラントの可視化、保全計画、および品質保証のために最適なシステム。

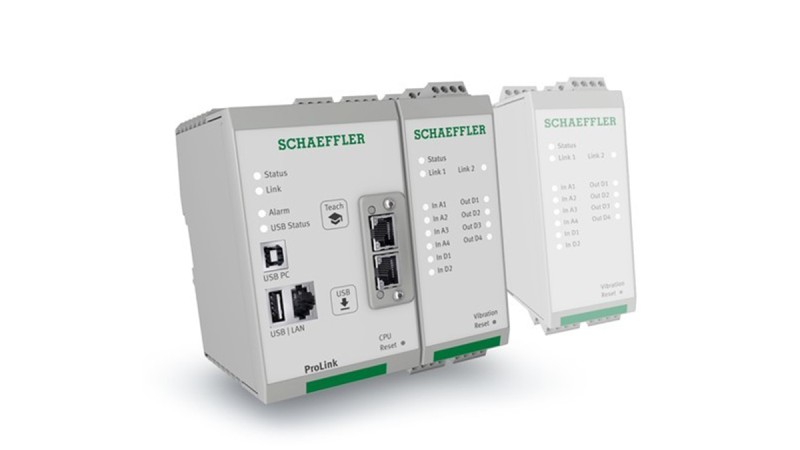

モジュールおよび機能
- SmartWeb
- コンフィグレーション作成・編集
- 学習モード
- 測定データ表示
- 振動モジュール(速度データの記録機能付）
- 振動センサ入力×4
- 速度パルス入力×2
- スイッチング出力×4
- 追加モジュール：ProLinkは、各種アプリケーションに応じて（計画段階で）モジュールを追加して、システムを拡張できます。
- フィールドバス接続：開発中：ProfinetおよびC-Link IEフィールド
- クラウド通信：Ethernet、OPC-UA、MQTT、WSDL(Webサービス)
シェフラーは、振動センサ搭載コンポーネントからデジタルサービスまで、ハードウェアとソフトウェアのインフラストラクチャを提供します。
その1つが、ProLink状態監視システムです。自動振動診断システムである解析サービスConditionAnalyzerと組み合わせて、完全なソリューションを提供します。
振動センサは機械の振動を記録しますが、ProLink状態監視システムは、機械全体の振動状態および、軸受、ギアなどのコンポーネント特有の振動を解析します。
- すべてのパラメータとアラームステータスは、OPC-UAを使用して制御室・制御システムに転送できます。
- アラーム状態も、OPC UA経由で保全計画システムに転送できるので、適切な保守対策を立てられます。
- 機械の故障では大きな損失費が生じますが、状態監視システムの導入によって、その様な事態を防止できます。
