インダストリー4.0を実現:メカトロニクス製品

シェフラーのスマートセンサーとメカトロニクス製品により、どのような種類の機械でも、稼働中にその中心部でデータが記録されます。このリアルタイムデータは、シェフラーのシステムとモデリングの専門知識と組み合わせると、機械のデジタルイメージの基礎となり、さらなる分析とデジタルサービスが可能になります。シェフラーのスマートコンポーネントが、インダストリー4.0の基礎となります。

Direct drives

Linear motors

リニアモーター

完璧な状態に向かってまっすぐ目指します。つまり、シェフラーの各種リニアモーターシリーズは、最高水準の精度、ダイナミクス、エネルギー効率を具現化しています。

利点:

  • 力と質量の適切な比率による高いモーターダイナミクス
  • コギングがゼロで負荷振動が最小限であるため、ポジショニングが正確で動きが均一
  • コンパクト設計
  • 低摩耗、低メンテナンス
  • 各種の取り付け方法と接続方法を選択可能
Torque motors

トルクモーター

ほぼすべての課題に対応できます。機械に多大な利点をもたらすトルクモーターをお探しですか?シェフラーは、特定用途に最適なモーターを供給するために必要な専門知識を備えています。

利点:

  • 効率的な動力生成
  • 出力密度が最大
  • 高い加速能力
  • 高い最終速度
  • ダウンサイジングによるコスト削減
Positioning systems

位置決めシステム

カスタムメイド、ハイパフォーマンスで、用途に最適化されています。ダイレクトドライブに基づく、高速で正確な位置決めとハンドリングのシステムにより、費用対効果の比率が向上します。

利点:

  • 高いダイナミクス
  • より短い生産サイクル
  • 極めて優れた精度
  • 低摩耗、低メンテナンス
  • 既取付け可能、完全に一致するコンポーネントをすべてシングルソースで取得

ロータリーシステムとセンサー

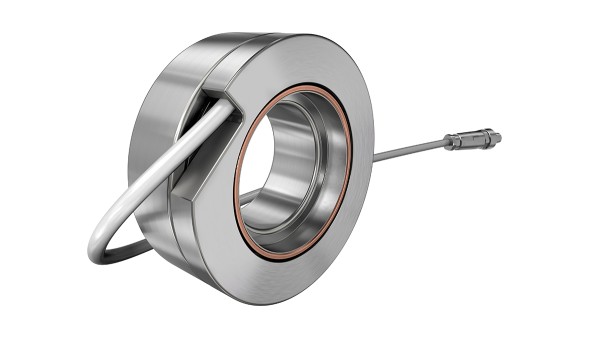

Rotary systems and sensors: VarioSense bearings from Schaeffler

VarioSense

回転の速度と方向を測定するセンサー軸受
単一インターフェースによる最適設計により、重要なポイントであるころがり軸受で用途関連の信号を直接取得します。

利点:

  • シンプルなシステム統合
  • 配線経費を削減
  • お客様の用途に的を絞った方法により、重要なパラメータと成功要因を記録可能
  • お客様の要件が変わっても問題なく適合(交換)
  • 軸受の通常の優れた機械的特性はまったく変化なし
  • 以前は完全に機械的だった軸受位置をシンプルにデジタル化
  • 反応時間が高速

製品ラインナップ

TorqueSense torque measuring module from Schaeffler

TorqueSense

トルク測定センサーシステム – トルクセンサーシャフト
ドライブトレインのシャフトで関連信号を取得し、ロバストで非接触型の測定原理の既製センサーユニットを使用して回転機械要素でトルクを直接測定し、オプションで速度を測定します。

利点:

  • お客様の用途に簡単に統合
  • 摩耗せず、長い稼働寿命
  • トルクを記録するロバストなモジュール
  • 長期的に安定(センサードリフトなし)

製品ラインナップ

Rotary systems and sensors: SpindleSense

SpindleSense

スピンドル軸受の革新的な監視システム
機械のダウンタイムを短縮し、機械の処理能力の利用率を高めます。

利点:

  • 連続過負荷と衝突損傷に対する電子防護
  • センサーリングがマイクロメートルの精度でスピンドル軸受の変位を監視
  • 変位の測定値をシェフラーの転がり軸受の専門知識と組み合わせて稼働条件を評価
  • 2ミリ秒以内に重大な稼働条件を検出

カタログ:メインスピンドル用シェフラーSpindleSense

Rotary systems and sensors: YRTCMA/YRTSMA measuring system bearings

YRTCMA/YRTSMA測定システム軸受

アブソリュート角度エンコーダMHA測定ヘッドを備えた測定システム付き軸受
ロバストで且つ機能的で信頼性の高い測定システムで、工作機械の電動軸に適しており、優れた機械加工品質を実現します。

利点:

  • 優れた位置決め精度および機械加工品質
  • 高い機械可用性
  • 非常に短い導入時間
  • 参照検索が不要
  • より小さな設置スペース要件
  • 機械の中央部に空きスペース
  • 安全関連の電動軸のための機能的信頼性の高い測定システム

製品ラインナップ

YRTCM/YRTSM measuring system bearings with SRM electronic measuring system for incremental, magneto-resistive angle measurement

YRTCM/YRTSM測定システム軸受

インクリメンタル角度エンコーダにSRM電子測定システムを備えた測定システム付き軸受
工作機械の電動軸に適しており、優れた機械加工品質と最大の機械可用性を実現します。

利点:

  • 優れた位置決め精度および機械加工品質
  • 高い機械可用性
  • 非常に短い導入時間
  • より小さな設置スペース要件
  • 機械の中央部に空きスペース

medias製品情報電子カタログ

リニアシステムとセンサー

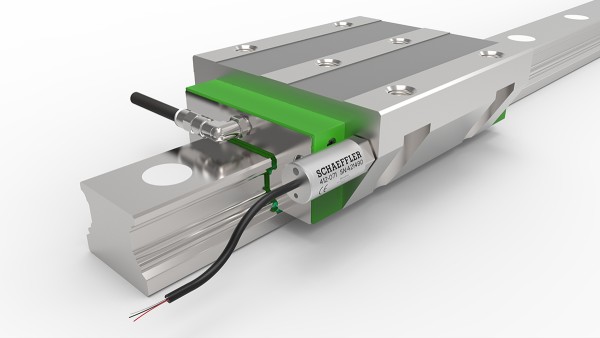

Monorail guidance systems with Schaeffler DuraSense regulate their own lubricant requirements.

DuraSense

シェフラーDuraSenseを搭載したモノレールガイドシステムにより、潤滑油の供給を最適化

ガイドキャリッジのセンサーが電子評価システムにデータを転送し、現在の潤滑の状態を記録して必要に応じて自動潤滑を開始します。

利点

  • リニアガイドシステムで潤滑状態が一貫して最適化
  • リニアガイドシステムの稼働寿命の向上により、機械全体の寿命も向上
  • 機械ダウンタイムの回数が減り、機械可用性が向上
  • 最大30 %の再給油量の低減
  • 計画的な保守により、メンテナンスとその後のコストを削減

詳細情報はこちら

Linear actuator

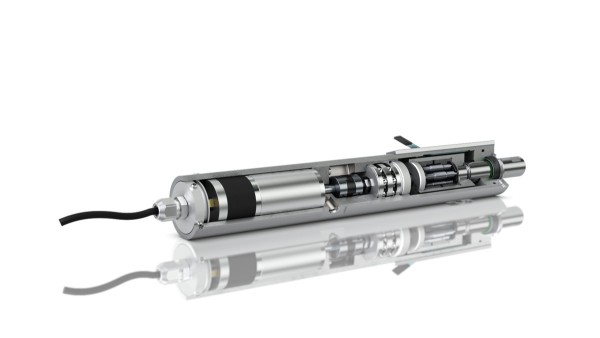

P.ACT linear actuators

Electromechanical piston actuator

The linear actuators can be used in a wide variety of industrial applications – as a force actuator or as a positioning system, depending on requirements.

Your benefit:

  • Small design envelope for higher axial forces and thus a higher power density
  • Designed for long operating durations
  • Replaces conventional hydraulic systems
  • Energy-efficient

Do you want more information?

Driven linear units

駆動リニアユニット

適切な応用技術と組み合わせるための、単軸または多軸の完全なシステム

完全なモジュラーシステムから特に適合する制御ユニットと任意に組み合わせます。

利点:

  • 既取付け可能なソリューション
  • シンプルなシステム統合
  • 開発から製造技術まで、シェフラーの製品スペシャリストにアクセス
  • 横送り軸周囲の高トルクのサポートが、特にタンデムシリーズで可能
  • 非常に高速なサイクルタイムが可能 -> Vmax = 10 m/s

medias製品情報電子カタログ
