製品説明

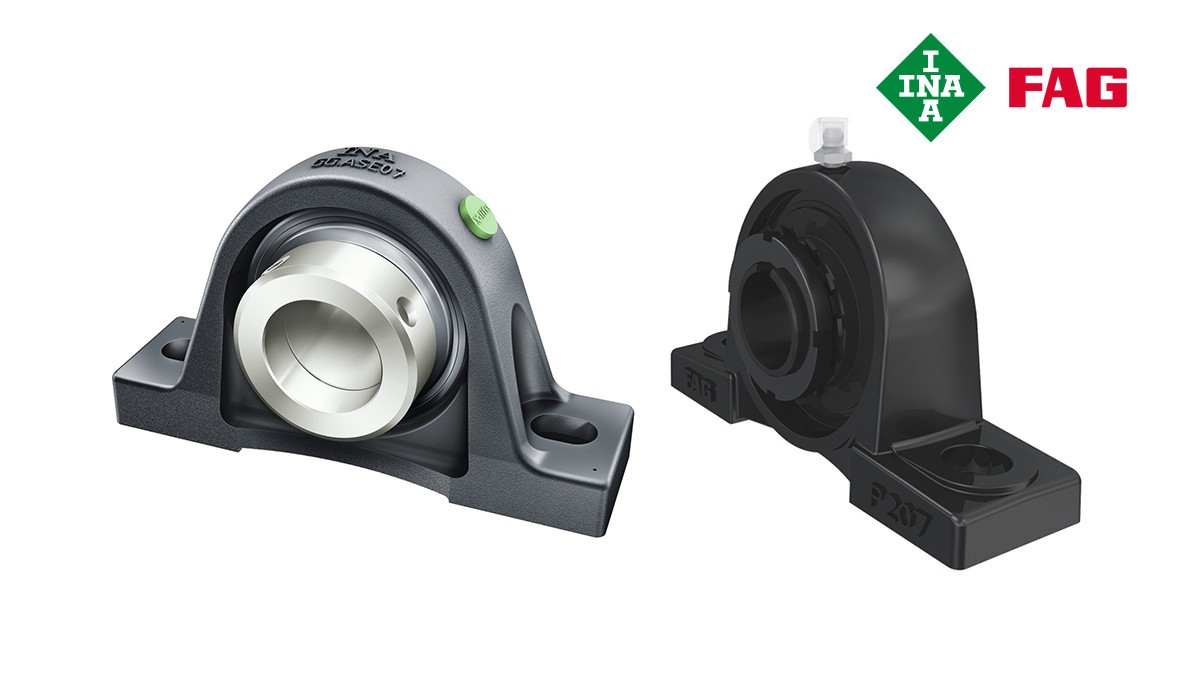

シェフラーのころがり軸受とすべり軸受:ハウジングユニット

ラジアルインサート玉軸受とハウジングユニットは、経済的な軸受配列の設計に適した、堅牢な既製の機械要素です。これらの製品は、長年かけて効果的であることを証明しており、多くのシリーズが用意されています。おもに、ハウジングに取り付けたラジアルインサート玉軸受で構成されます。

ハウジングの内径と軸受の外輪は球面状で、互いに適合しています。こうして、静的シャフト調整不良に関して、ハウジング内の旋回輪が調整されます。特別な取り付けタイプ(おもに偏心ロックリングまたはグラブねじ)が採用されているので、ラジアルインサート玉軸受は容易にシャフトに取り付けることができます。シェル型シャフトと組み合わせて使用すると、特に簡単に取り付けることができます。

ラジアルインサート玉軸受に取り付けられたマルチピース型シールは、過酷で危機的な稼動条件下でも、回転エレメントセットを汚れと湿気から効果的に保護します。シェフラーでは、ラジアルインサート玉軸受とともに、多種多様なハウジングユニットを用意しています。ラジアルインサート玉軸受のベースとなるのは、単列深溝玉軸受です。

medias製品カタログへ

製品バリエーション
シェフラーのころがり軸受とすべり軸受:INAラジアルインサート軸受ハウジングユニット、適合規格:DIN

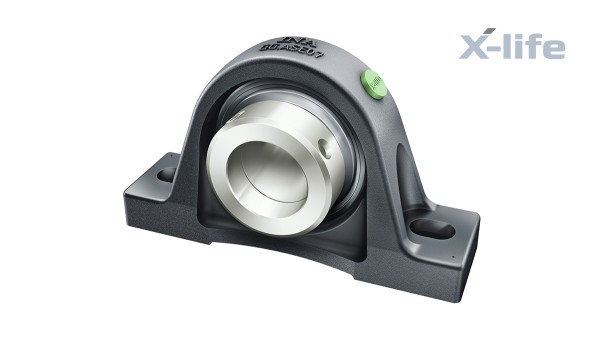

INAラジアルインサート軸受ハウジングユニット、適合規格:DIN

INAのハウジング軸受ユニットは、プランマーブロック、フランジハウジング、テークアップハウジングユニットなど、多くの設計があります。これらの既製ユニットは、INAの鋳鉄またはシートメタルハウジングと、そこに組み込まれたINAラジアルインサート玉軸受で構成されます。あらゆる稼動状況において、軸受とハウジングが相互に適合しながら、信頼に値する高い機能性と稼動性を確保しています。

球型の軸受外輪外側と、凹型のハウジング内径面により、ハウジングユニットはシャフトの静止角の調整不良を補正することができます(「調整不良の補正」を参照)。このユニットは、おもに固定側軸受として使用されますが、低荷重・低速では自由側軸受としても適しています。このハウジングは、ねじで周辺コンポーネントに取り付けます。ねじ取り付け面に関しては、それほど厳しくない公差でも十分です。

X-life

X-lifeグレードの各種サイズの製品をご用意しています。詳細は、寸法表をご覧ください。

medias製品カタログへ

シェフラーのころがり軸受とすべり軸受:FAGラジアルインサート軸受ハウジングユニット、適合規格:JIS

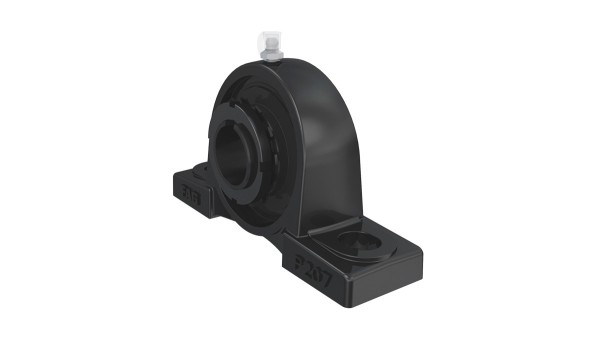

FAGラジアルインサート軸受ハウジングユニット、適合規格:JIS

新しいシェフラーのFAG Black Seriesラジアルインサート玉軸受およびハウジングユニットは、簡単な取り付け、滑らかな稼働、高い信頼性が特徴で、特に経済的な軸受配列が可能になります。稼動可能な状態のFAG鋳鉄ハウジングの寸法は、JIS B 1559に適合しています。この一体構造の鋳造ハウジングは、中程度~大きなラジアル荷重とアキシアル荷重を受けることができます。基本的な腐食保護は、ラジアルインサート玉軸受のDurotect BSコーティングによって行われます。この軸受ユニットは、中程度~大きな荷重を受ける用途に最適です。

medias製品カタログへ
インタラクティブな製品説明

X-life品質

X-life – 優れた性能を証明

X-life軸受では、軌道の粗さと形状精度が最適化されています。これにより、荷重耐性が向上し、長寿命化します。X-lifeは、INAおよびFAGブランドの特別な高性能製品の目印となる高級ブランドです。

X-life軸受は、最新の標準製品よりも動定格荷重が大きいため、定格寿命と動作寿命の長さを特徴としています。荷重と設計外形が同じ場合、X-life軸受の方が定格寿命が長くなります。保守間隔も長くすることが可能です。
