製品説明

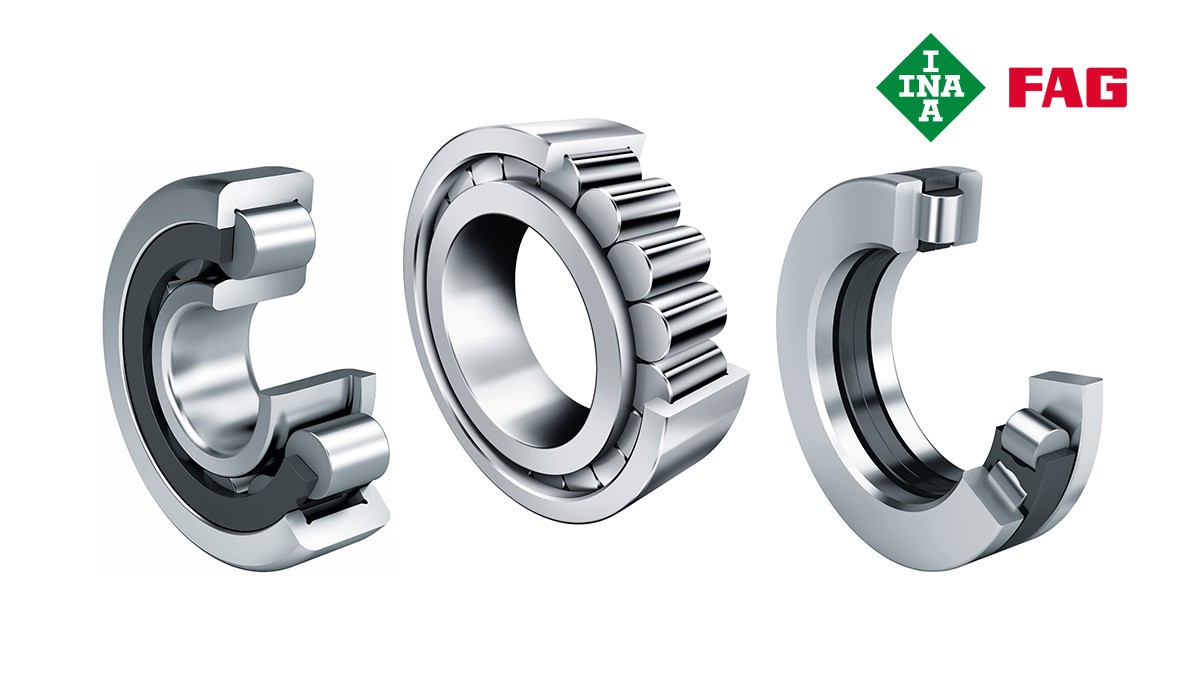

ケージ付き単列円筒ころ軸受は、ソリッド型内外輪と円筒ローラー/ケージアセンブリで構成されます。外輪は、両側に剛性リブがあるタイプと、剛性リブがないタイプがあります。内輪は、1つまたは2つの剛性リブがあるタイプと、リブなしで設計されているタイプがあります。円筒ローラーは、ケージによって回転時に互いに接触しないようになっています。円筒ころ軸受は、ケージ付きまたはケージなしで供給可能です。

medias製品カタログへ

最適化されたリブ接触部

「従来の」円筒ころ軸受は、非常に優れたラジアル荷重耐性と高剛性を備えています。大きなラジアル荷重に加え、円筒ころ軸受を半固定側または固定側軸受として使用する場合は、アキシアル荷重も受けることができます。ラジアル荷重は軌道を通じて伝達され、アキシアル荷重は回転エレメントの端面とリブを通じて伝達されます。もちろん、これがアキシアル荷重を制限するわけです。まさにここで、シェフラーのノウハウが発揮されます。

リブ接触部を最適化した円筒ころ軸受

製品バリエーション
シェフラーのころがり軸受とすべり軸受:ケージ付き円筒ころ軸受

ケージ付き円筒ころ軸受

円筒ころ軸受は、高剛性で優れたラジアル荷重耐性を備えています。ケージにより、総ころ形よりも高速運転に適しています。名前がEで終わる軸受シリーズは大型ローラーセットを表し、非常に優れた荷重耐性が得られるように設計されています。

このタイプの軸受は分離可能なので、組み付けと分解が容易です。この過程で、両方の旋回輪をしっかり適合させることができます。ケージ付き単列円筒ころ軸受は、自由側タイプ、半固定側タイプ、固定側タイプがあります。

X-life

X-life品質の軸受は、X-lifeではない同等の設計のものと比較して、粗さRaが低く、軌道の形状精度が優れています。その結果、同じ寸法でも、荷重耐性が大きく、寿命が長くなります。つまり、用途によっては、軸受配列を小さく設計できることになります。

X-lifeグレードの各種サイズの製品をご用意しています。詳細は、寸法表をご覧ください。

medias製品カタログへ
インタラクティブな製品説明

シェフラーのころがり軸受とすべり軸受:スラスト円筒ころ軸受

スラスト円筒ころ軸受

スラスト円筒ころ軸受は、アキシアル円筒ローラー/ケージアセンブリ、ハウジング位置決めワッシャー、シャフト位置決めワッシャーで構成されます。この軸受は、軸方向の断面高さが非常に小さく、優れた荷重耐性を備え、高剛性で、単一方向からのアキシアル荷重を受けます。

medias製品カタログへ

シェフラーのころがり軸受とすべり軸受:低摩擦円筒ころ軸受

低摩擦円筒ころ軸受

低摩擦のLSLおよびZSL円筒ころ軸受は、単列の自己保持型設計で、寸法シリーズ23に対応します。ソリッド型外輪には2つのリブが付き、内輪には1つのリブが付いています。内輪は取り外し可能なので、軸受の取り付けが簡単です。ディスクケージまたはスペーサーにより、回転時に円筒ローラーが互いに接触しないようになっています。

X-life

X-life品質の軸受は、X-lifeではない同等の設計のものと比較して、粗さRaが低く、軌道の形状精度が優れています。その結果、同じ寸法でも、荷重耐性が大きく、寿命が長くなります。つまり、用途によっては、軸受配列を小さく設計できることになります。

X-lifeグレードの各種サイズの製品をご用意しています。詳細は、寸法表をご覧ください。

medias製品カタログへ

シェフラーのころがり軸受とすべり軸受:高精度円筒ころ軸受

高精度円筒ころ軸受

この構造の円筒ころ軸受は、工作機械用の複列精密軸受です。ラジアル荷重に対して剛性があり、高精度の軸受配列を備え、おもにメインスピンドルのラジアル荷重を受けるために使用されます。

この軸受は、リブなしソリッド型外輪、3つのリブ付きソリッド型内輪、およびソリッド型ブラスケージ付き円筒ローラー/ケージアセンブリで構成されます。ラジアル方向の内部クリアランスを最適な設定とするため、内輪の円錐穴は内径テーパー1:12となっています。円筒ころ軸受は分離可能なので、組み付けと分解が容易です。この過程で、両方の旋回輪をぴったり適合させることができます。

medias製品カタログへ

シェフラーのころがり軸受とすべり軸受:総ころの円筒ころ軸受

総ころの円筒ころ軸受

総ころの円筒ころ軸受は、ソリッド型内外輪とリブガイド付き円筒ローラーで構成されます。このタイプの軸受は、回転エレメントの数を最も多くすることができるので、非常に優れたラジアル荷重耐性と優れた剛性を実現しながら、特にコンパクトな設計に適しています。ただし、運動学的な条件により、ケージ付き円筒ころ軸受を使用した場合に比べると高速性に劣ります。

総ころの円筒ころ軸受は、自由側タイプ、半固定側タイプ、固定側タイプがあり、それぞれ単列と複列の設計があります。

X-life

X-life品質の軸受は、X-lifeではない同等の設計のものと比較して、粗さRaが低く、軌道の形状精度が優れています。その結果、同じ寸法でも、荷重耐性が大きく、寿命が長くなります。つまり、用途によっては、軸受配列を小さく設計できることになります。

X-lifeグレードの各種サイズの製品をご用意しています。詳細は、寸法表をご覧ください。

medias製品カタログへ

シェフラーのころがり軸受とすべり軸受:スナップリング溝付き総ころの円筒ころ軸受

スナップリング溝付き総ころの円筒ころ軸受

スナップリング溝付き円筒ころ軸受は総ころで、リブ付きソリッド型内外輪、リブガイド付き円筒ローラー、シールリングで構成される複列ユニットです。外輪には、保持リング用のスナップリング溝が付いています。内輪は軸方向に分離されており、外輪よりも1mm幅が広く、巻き込み鋼鉄ストリップによって保持されます。

固定側軸受

スナップリング溝付き円筒ころ軸受は、固定側軸受です。この軸受は非常に剛性に優れ、両方向のアキシアル荷重と、大きなラジアル荷重を受けます。

総ボール形の設計により、可能最大限の数の回転エレメントを組み込むことができるので、最大限の基本動・静定格荷重を受けることができます。ただし、運動学的な条件により、ケージ付き円筒ころ軸受を使用した場合に比べると高速性に劣ります。

滑車用軸受

外輪の溝により、旋回輪は軸方向の位置決めが簡単にできます。そのため、滑車用軸受配列に非常に適しています。

medias製品カタログへ

X-life品質

X-life – 優れた性能を証明

X-life軸受では、軌道の粗さと形状精度が最適化されています。これにより、荷重耐性が向上し、長寿命化します。X-lifeは、INAおよびFAGブランドの特別な高性能製品の目印となる高級ブランドです。

X-life軸受は、最新の標準製品よりも動定格荷重が大きいため、定格寿命と動作寿命の長さを特徴としています。荷重と設計外形が同じ場合、X-life軸受の方が定格寿命が長くなります。保守間隔も長くすることが可能です。
