幅広い用途に対応、モジュール式で容易に増設が可能

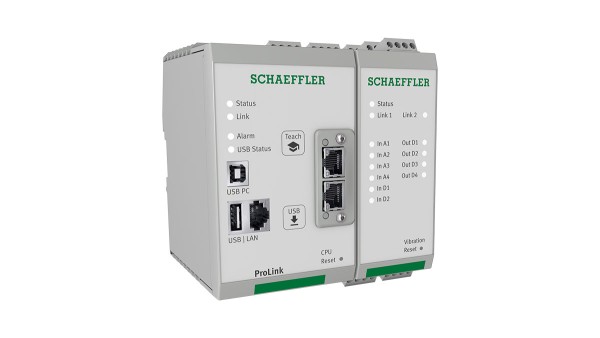

マルチチャンネルのProLink状態監視システムは、振動測定によって機械および設備の状態を監視します。

ProLink状態監視システムは以下の機能を提供します。

  • 詳細設定が容易な、ころがり軸受、モーター、ギアボックス、ファン、ポンプの監視用のテンプレート。取り付けられている軸受のタイプやファンブレードの数など機械の構造・構成についての情報を入力
  • 学習モードにより、最適な監視のためのアラーム閾値を個別に調整可能。
  • 統合クラウドインターフェースを介した、解析サービスConditionAnalyzerを使用できるオプションが、今後提供される予定。

複雑なシステムの機械監視に最適:

製紙産業
金属加工機械
発電所

特長

簡単なシステム統合

ProLink状態監視システムは、モジュール式の拡張性に富む設計により、既存インフラストラクチャへの統合を容易に実現します。

可視化に貢献

機械の状態を適切に監視するために必要な全情報を活用し、高い可視化レベルを実現します。.

機械の可用性を最適化

ProLink状態監視システムは、異常予測によって、機械の可用性を最大化します。

使いやすさ

ProLink状態監視システムは、デジタルサービスとインダストリ4.0で、取り扱いが容易です。

Features

  • モーター、ファン、ポンプなどの標準的なアプリケーションに対する、シンプルで簡単な測定タスクの初期設定
  • ウェブサーバ機能を実装しており、標準Webブラウザを使用して、コンフィグレーション、トレンド表示、振動データの表示が可能。
  • デジタル通信インターフェース(OPC-UAなど)および、モジュール式フィールドバス・インターフェースを使用して、既存インフラストラクチャへの統合が容易。機械の状態について様々な測定データを提供し、プラントの可視化、保全計画、および品質保証のために最適なシステム。

モジュールおよび機能

  • SmartWeb
    • コンフィグレーション作成・編集
    • 学習モード
    • 測定データ表示
  • 振動モジュール(速度データの記録機能付)
    • 振動センサ入力×4
    • 速度パルス入力×2
    • スイッチング出力×4
  • 追加モジュール:ProLinkは、各種アプリケーションに応じて(計画段階で)モジュールを追加して、システムを拡張できます。
  • フィールドバス接続:開発中:ProfinetおよびC-Link IEフィールド
  • クラウド通信:Ethernet、OPC-UA、MQTT、WSDL(Webサービス)

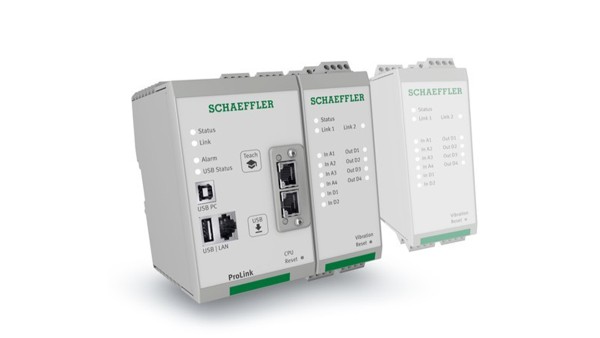

Modular design

シェフラーは、振動センサ搭載コンポーネントからデジタルサービスまで、ハードウェアとソフトウェアのインフラストラクチャを提供します。

その1つが、ProLink状態監視システムです。自動振動診断システムである解析サービスConditionAnalyzerと組み合わせて、完全なソリューションを提供します。

ProLink CMS and the ConditionAnalyzer digital service can prevent unplanned downtimes in productioncritical equipment such as vibrating screens.

振動センサは機械の振動を記録しますが、ProLink状態監視システムは、機械全体の振動状態および、軸受、ギアなどのコンポーネント特有の振動を解析します。

  • すべてのパラメータとアラームステータスは、OPC-UAを使用して制御室・制御システムに転送できます。
  • アラーム状態も、OPC UA経由で保全計画システムに転送できるので、適切な保守対策を立てられます。
  • 機械の故障では大きな損失費が生じますが、状態監視システムの導入によって、その様な事態を防止できます。

サービスセンター

サービスセンターでは、ProLink状態監視システムに関する重要な情報やQ&Aを提供します。サービスや情報には、ProLink状態監視システムの活用事例、解説動画、情報資料、簡単な導入方法や運用方法の説明などが含まれます。
