調整ジブと角度付きフラットケージ使用のMLおよびVガイドウェイ

製品説明

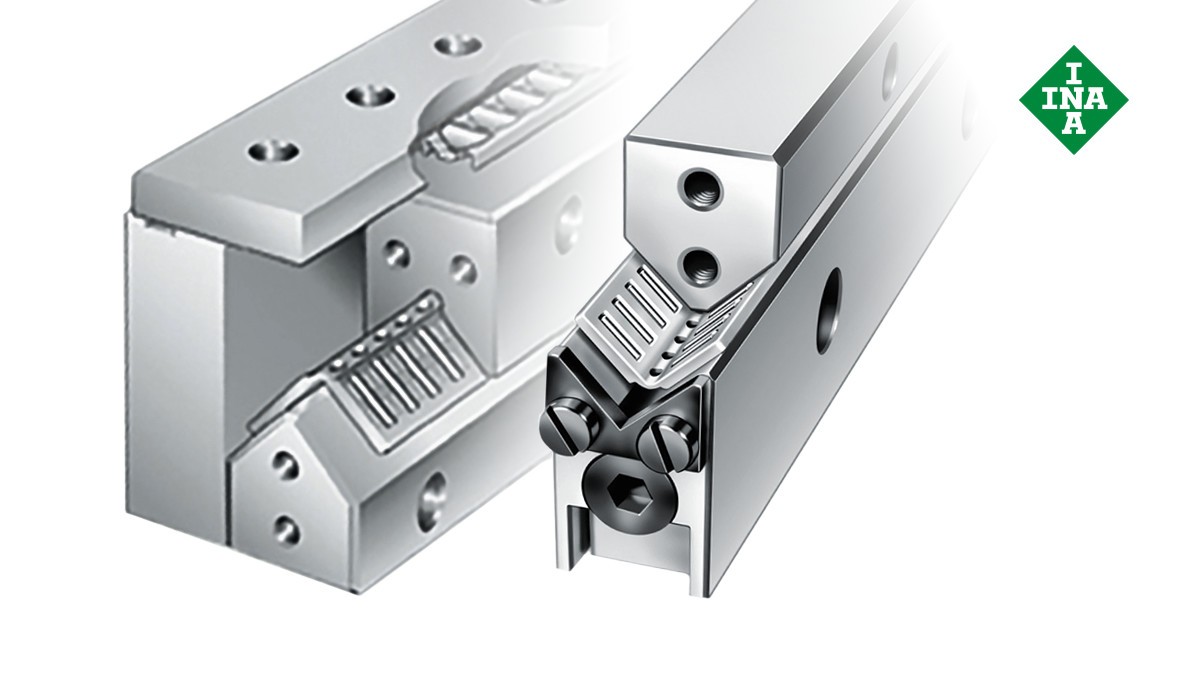

シェフラーリニアガイド:調整ジブと角度付きフラットケージ使用のMLおよびVガイドウェイ

基本仕様は、調整ジブ付きML/V型ガイドウェイのペアと、角度付きニードルローラーフラットケージで構成されます。このガイドは調整ジブを使う構造で、ジブによりガイドウェイ全体に均一に予圧が加えられます。ジブ表面の傾斜は1.5 %です。ジブが1mm移動すると、高さが15µm変化します。このガイドウェイの品質等級は、Q2等級、Q6等級、Q10等級があります。

使用されているケージは、複列の角度付きニードルローラーフラットケージで、金属製またはプラスチック製です。

medias製品カタログへ
