ミニチュアリニア玉軸受/ガイドシステム

製品説明

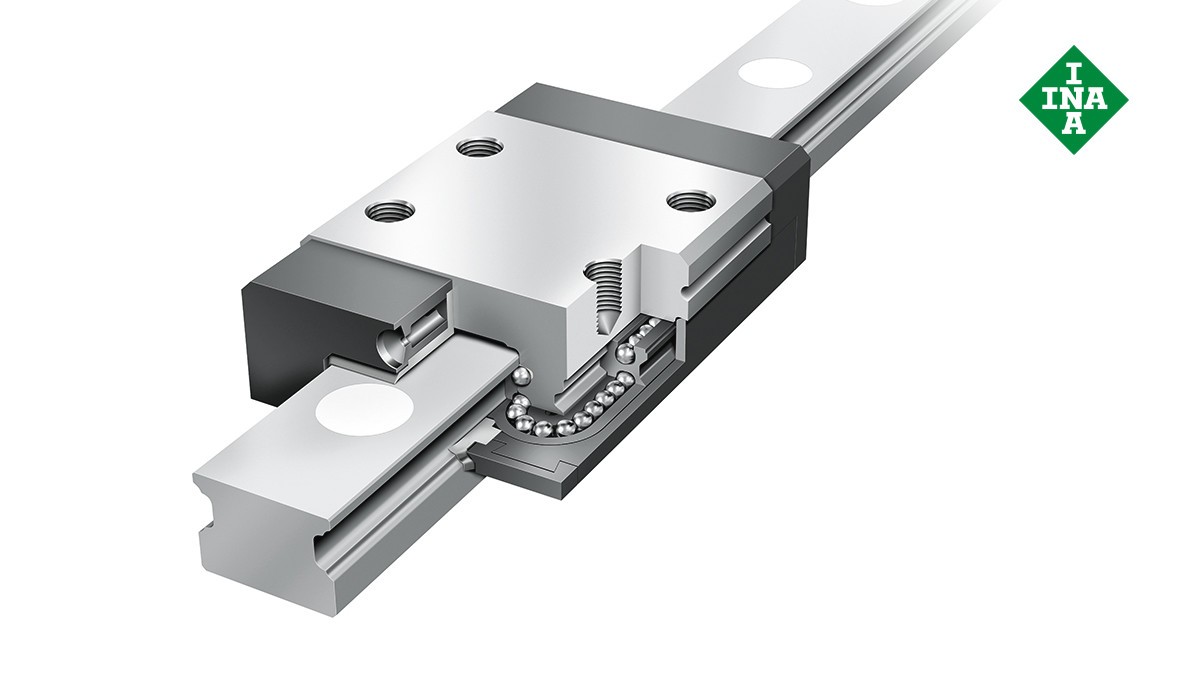

シェフラーリニアガイド:ミニチュアリニア玉軸受/ガイドシステム

複列および4列ミニチュアリニア玉軸受/ガイドシステムは、ストローク向けの総ボール形の予圧リニア固定側軸受です。これは、1つ以上の位置決め面付きキャリッジとガイドウェイで構成されるユニットです。

このユニットは、動作方向を除くすべての方向からの力と、すべての軸にかかるモーメントを受けます。複列ユニットには、軌道とともに4点コンタクトの2列の回転エレメントがあります。KUME..-Cには、軌道とともに2点コンタクトの4列の回転エレメントがあり、接触角45°で力を伝達します。

リニア玉軸受/ガイドシステムは、鋼鉄を使用してサドルプレートとガイドウェイを製造しているため、耐腐食性があります。

medias製品カタログへ

製品バリエーション
シェフラーリニアガイド:複列ミニチュアリニア玉軸受/ガイドシステム

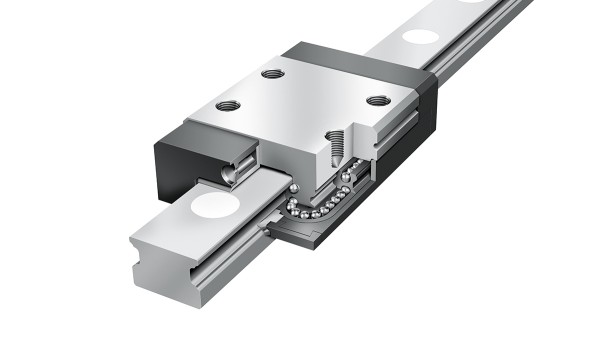

複列ミニチュアリニア玉軸受/ガイドシステム

このガイドシステムは、ストローク長が有限/無限のどちらにも対応可能な、予圧を与えて使用するリニア固定側軸受です。中程度の荷重耐性のものと、中~大トルク荷重耐性のものがあります。モジュール設計を採用しているので、それぞれの互換性と品質クラスの範囲内であれば、ガイドウェイとキャリッジは交換可能です。これにより、ガイドシステムの取り付けと交換部品の購入が簡単になり、経済的な在庫管理が可能になります。

サドルプレートとガイドウェイは耐腐食性があります。キャリッジ端面のシールは、回転エレメントを汚れから保護します。キャリッジにはグリースが塗布されており、あとから潤滑することができます。ガイドウェイとキャリッジも、幅広いバリエーションが用意されています。

medias製品カタログへ

シェフラーリニアガイド:4列ミニチュアリニア玉軸受/ガイドシステム

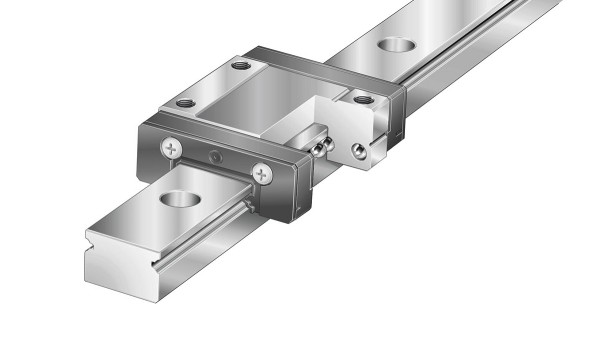

4列ミニチュアリニア玉軸受/ガイドシステム

4列ミニチュアリニア再循環玉軸受/ガイドシステムは、無限ストローク長の場合に使用する既製ガイドシステムです。優れた、ないし非常に優れた荷重耐性と剛性を備えています。

サドルプレートとガイドウェイは耐腐食性があります。キャリッジ端面のシールは、回転エレメントを汚れから保護します。油受けがあるので、潤滑の間隔が長くなります。

キャリッジにはグリースが塗布されており、あとから潤滑することができます。

medias製品カタログへ
