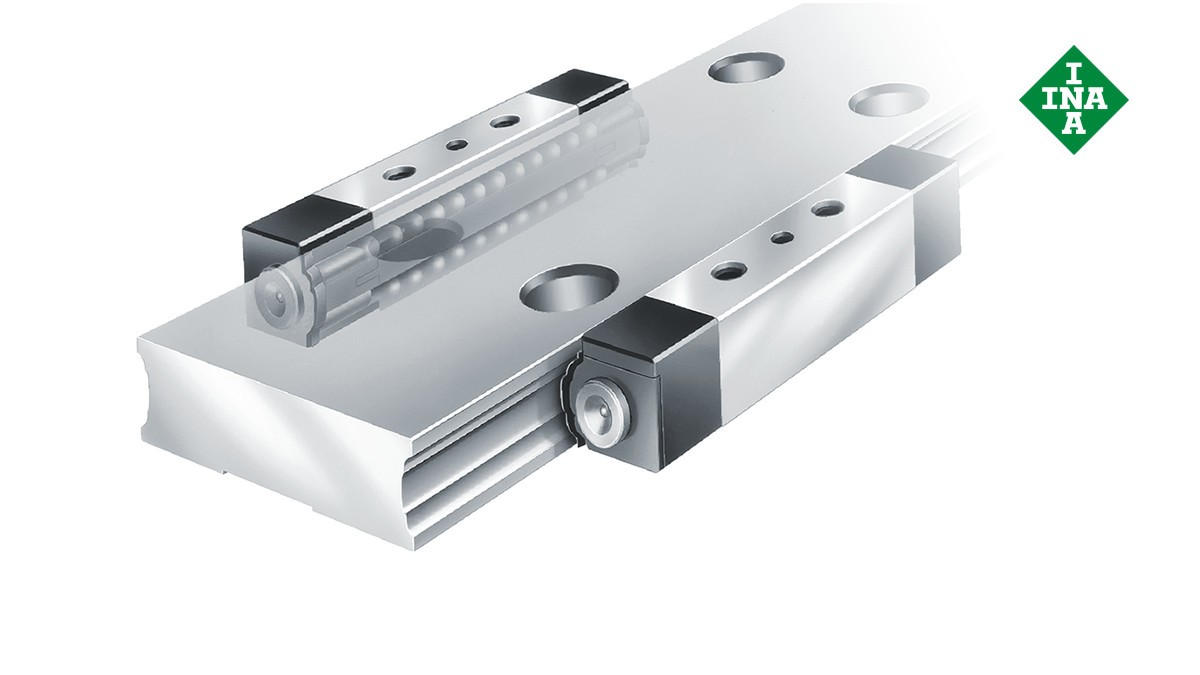

シェフラーリニアガイド:リニア再循環玉軸受ユニット

リニア再循環玉軸受ユニット付きリニアガイドシステムは、リニア玉軸受、キャリッジ、ガイドウェイで構成されます。支持点間の距離を長くすることができ、クリアランス調整が可能で、標準品質等級はG3です。

総ボール形のリニアボールベアリングはガイドウェイの片側または両側を移動し、小さな寸法にもかかわらず大きな荷重耐性を備えています。リニアボールベアリングをキャリッジにボルト留めすると、ガイドウェイとともに4列リニア玉軸受/ガイドシステムを形成します。ガイドウェイと組み合わせてギャップシールを形作る対面側と縦側のスクレーパーは、あらゆる側からリニアボールベアリングを密封します。リニア再循環玉軸受ユニットは潤滑可能です。

キャリッジは、アルマイトのベースと2つのリニア再循環玉軸受ユニットで構成されます。周辺コンポーネントに取り付けるために、T字スロットがキャリッジに設けられています。キャリッジ側面に付いている3つのねじで、リニアボールベアリングの背面を押すことにより、クリアランスを調整します。

ガイドウェイは、片側または両側に軌道が付いています。硬化鋼で製作されており、側面をすべて研磨しています。

medias製品カタログへ
