製品説明

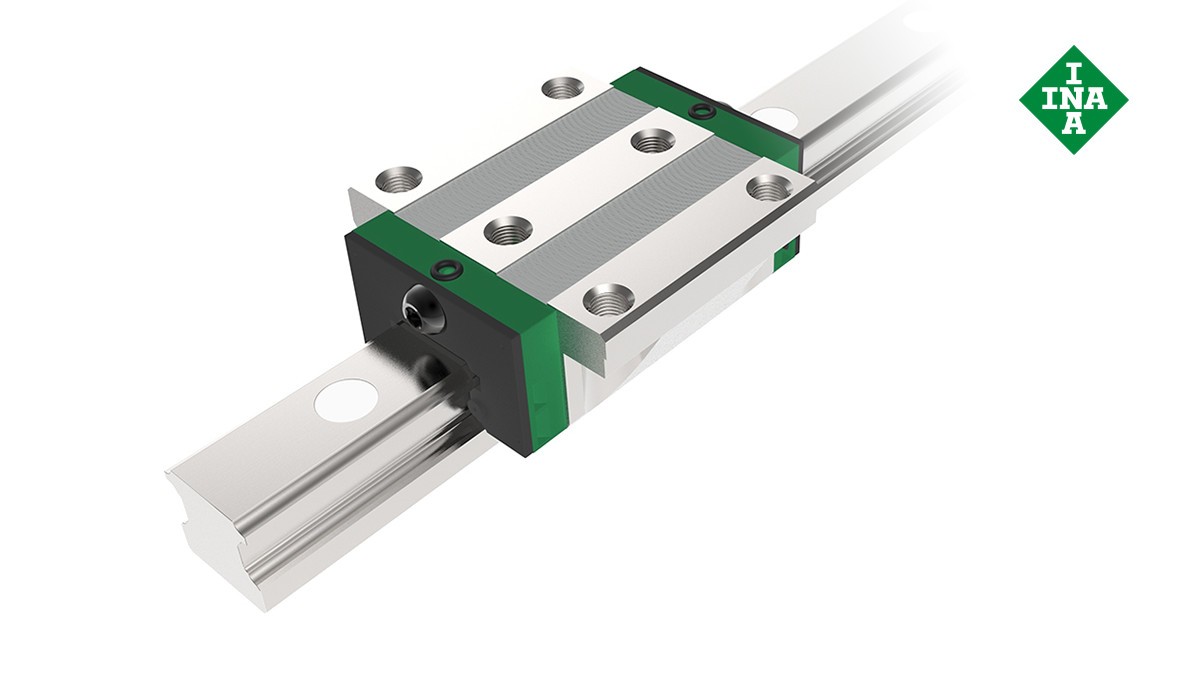

シェフラーリニアガイド:リニア玉軸受/ガイドシステム

リニア玉軸受/ガイドシステムは、一連のモノレールガイドシステムの中でも最も幅広く複雑なグループです。優れた荷重耐性と剛性を備えたリニアガイドシステムで、高い走行および位置決め精度とともに、低摩擦で重い荷重を移動させる必要がある場合に使用されます。このガイドシステムは予圧を与えて使用し、長い無限ストローク長に適しています。

稼動条件に応じて、加速度値は最大で150 m/s2 、速度は最高で毎分360 mまで可能です。ガイドシステムは、1つ以上の回転エレメント付きキャリッジ、ガイドウェイ、およびワンピースまたはツーピース構造のプラスチックまたはブラス製密閉プラグで構成されます。

medias製品カタログへ

製品バリエーション

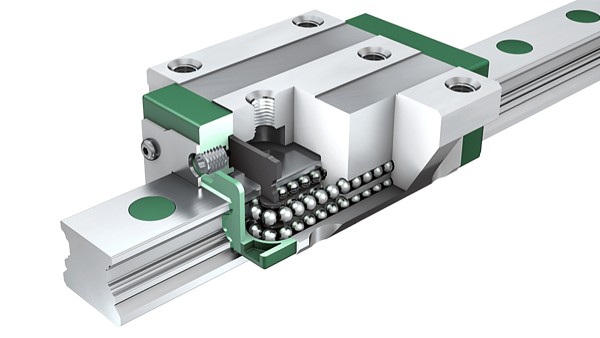

シェフラーリニアガイド:4列リニア玉軸受/ガイドシステム

4列リニア玉軸受/ガイドシステム

4列KUVEリニア再循環玉軸受/ガイドシステムは、非常に多用途な、最大限まで拡張されたINAのモノレールガイドシステムです。最低1つのキャリッジを搭載し、完全補完型ボールシステム、ガイドウェイ、一体型弾性ワイパーをキャリッジ端面に備えています。キャリッジの上面と下面にはシールストリップを備え、プラスチック製密閉プラグも付いています。

リニアボールガイドシステムKUVEは、150m/s2までの加速性、300m/minまでの高速性、-10 °C~100℃の稼動温度に対応します。無限ストロークで、高荷重、高剛性、低摩擦が要求されるアプリケーションに最適なリニアボールガイドです。

音響特性を最適化したバージョンも用意しています。 X-life品質。

medias製品カタログへ

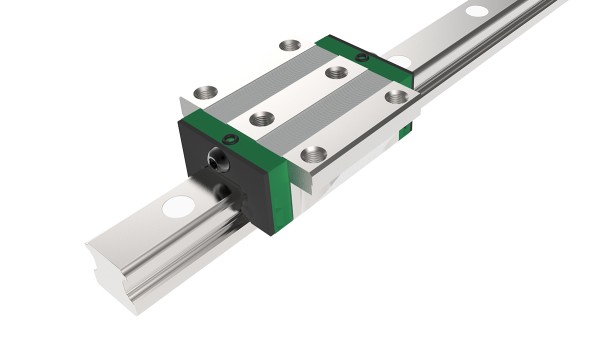

シェフラーリニアガイド:6列リニア玉軸受/ガイドシステム

6列リニア玉軸受/ガイドシステム

6列KUSEリニア再循環玉軸受/ガイドシステムは、ボールを用いたガイドシステムで、最高の荷重耐性と剛性を備えています。最低1つのキャリッジを搭載し、総ボール形のシステム、ガイドウェイ、一体型弾性ワイパーをキャリッジ端面に備えています。キャリッジ上面にはシールストリップを備え、プラスチック製密閉プラグも付いています。

リニアボールガイドシステムKUSEは、150m/s2までの加速性、300m/minまでの高速性、-10 °Cから100℃までの稼動温度に対応します。無限ストロークで、大きな、ないし非常に大きな荷重、高剛性ないし超高剛性が要求されるアプリケーションに最適なリニアボールガイドです。

medias製品カタログへ
