課題

きわめて高い動的荷重

あらゆる軸受支持部コンセプトにとって理想的なソリューション

風力タービンでは、ローターシャフト軸受支持部が非常に重要です。風によって誘発されるすべての力が作用するからです。ころがり軸受は、きわめて高い動的荷重と動的な稼動条件にさらされます。お客様と協力しながら、シェフラーは各事例に適した最も効率的な軸受支持部を開発します。

個別ハウジング

シャフト軸受支持部

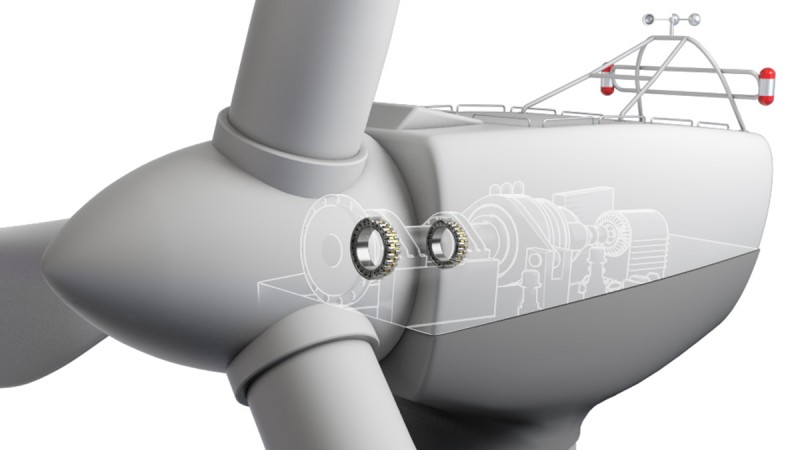

個別ハウジング - シャフト軸受支持部
個別ハウジング - シャフト軸受支持部

固定側軸受と自由側軸受を個別のハウジングに取り付ける場合は、角度調整機能を備えた1つのタイプの軸受だけが使用可能です。これは、シャフトのたわみに加え、組み立て誤差と製造誤差があるからです。

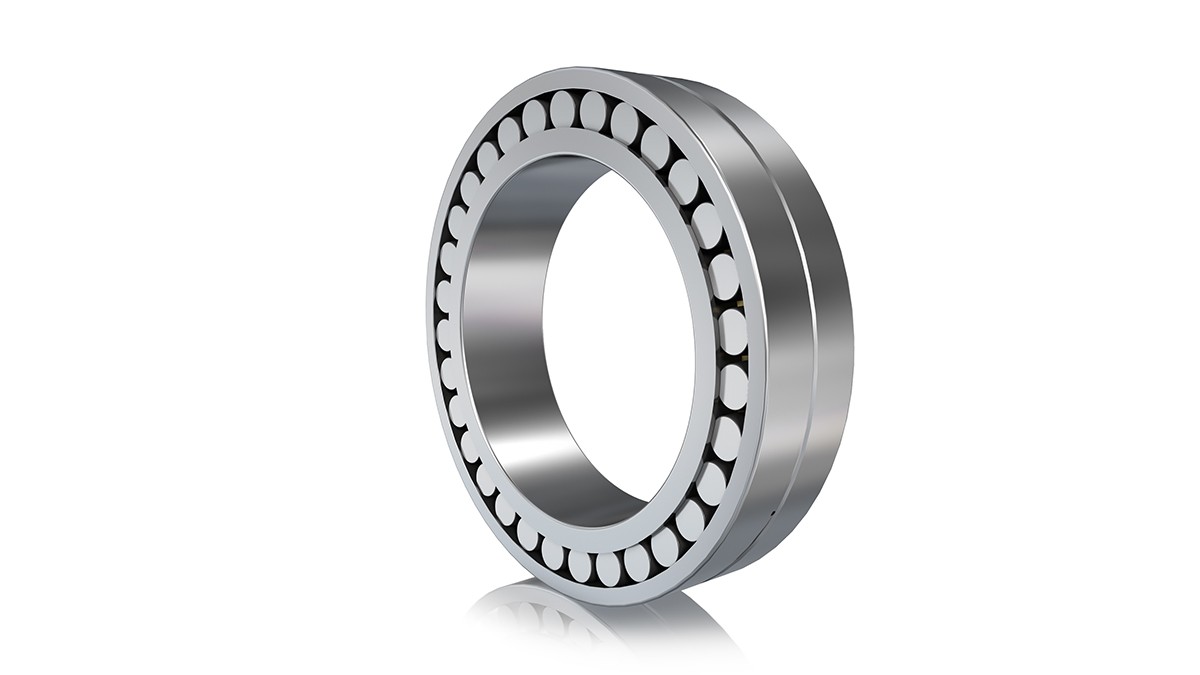

FAG球面ころがり軸受(自由側軸受)

FAG球面ころがり軸受(自由側軸受)
長所
  • 長寿命
  • 大きな荷重に最適
  • 調整不良とシャフトのたわみが補正される
  • あとから容易に潤滑することが可能
特徴
  • 調整済み内部クリアランス
  • 低摩擦
  • ソリッド型ブラスケージ

自由側軸受位置用の標準球面ころがり軸受については、以下をご覧ください。 GL1カタログ.

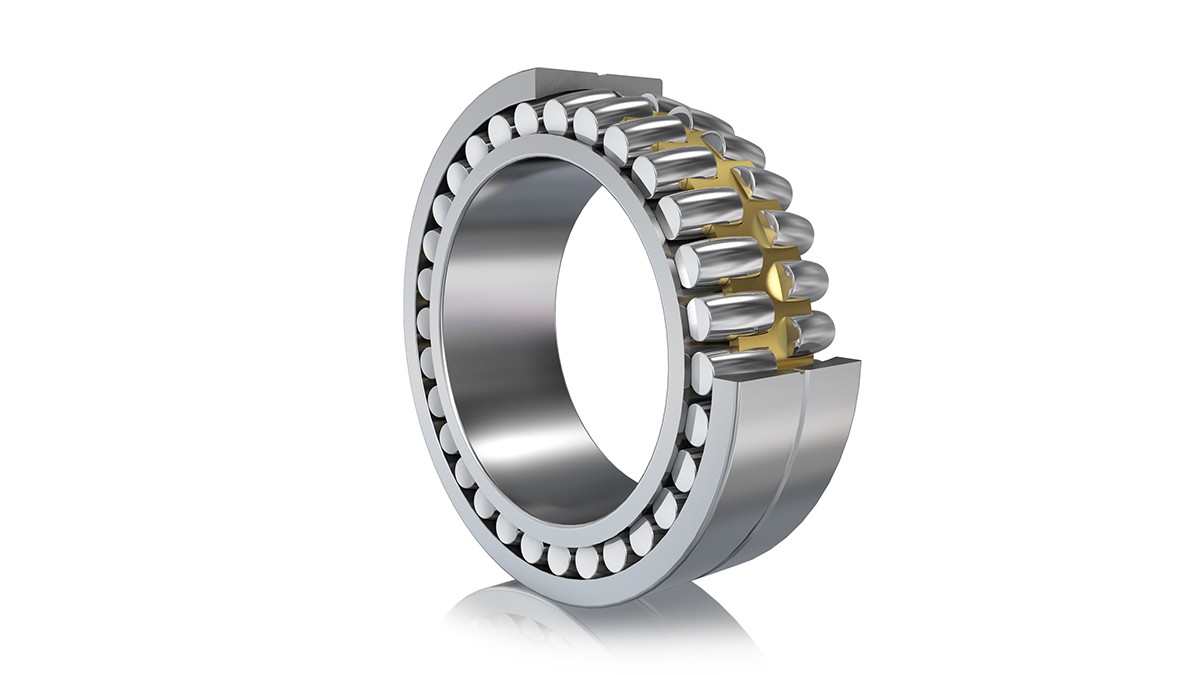

最適化されたFAG球面ころがり軸受(固定側軸受)

最適化されたFAG球面ころがり軸受(固定側軸受)

固定側軸受には、風力により、特に大きなアキシアル荷重が加わります。当社では、定評ある標準球面ころがり軸受を最適化し、風力タービン特有の要件によりいっそう適合するようにしました。

長所
  • スラスト軸受の剛性向上による、ドライブトレインの振動の低減
  • 接触圧と磨耗の数値低下による、軸受の堅牢性の向上
特徴

用途に応じて最適化された内部構造

  • 調整済み内部クリアランス
  • 狭い接触範囲
  • 固定中つば
  • 型出しした回転エレメント
  • X-life品質

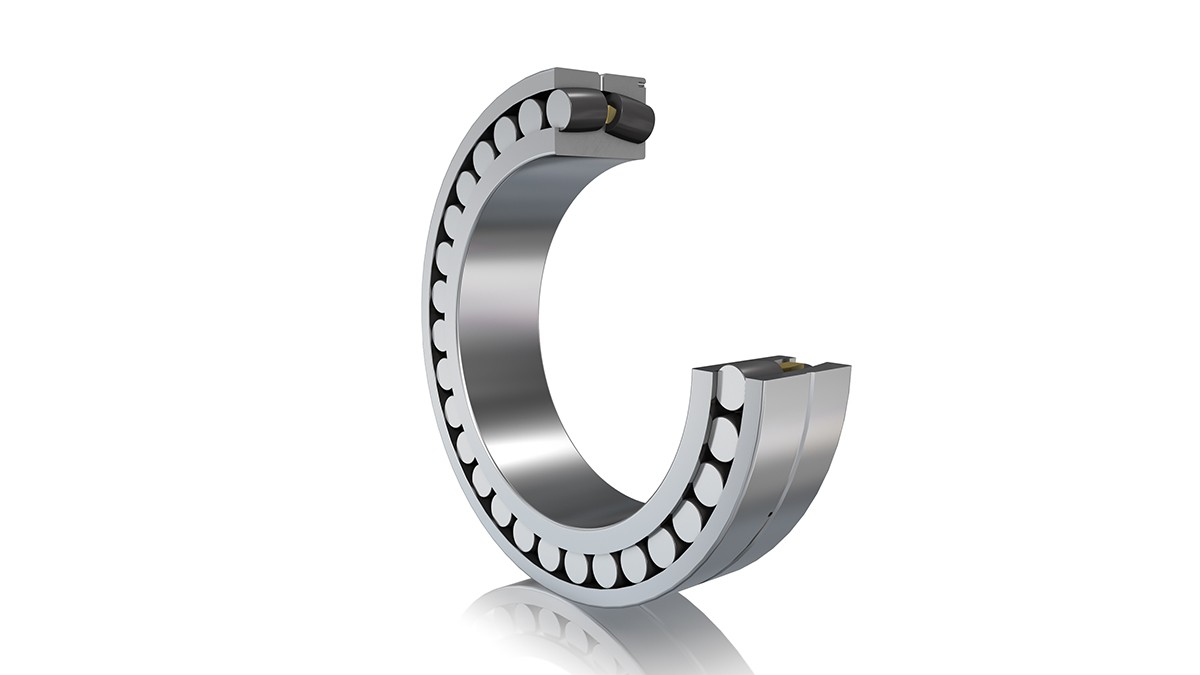

FAG非対称球面ころがり軸受(固定側軸受)

FAG非対称球面ころがり軸受(固定側軸受)

非対称設計により、アキシアル荷重耐性がさらに向上
風力タービンを長寿命化するために、当社では内部形状の最適化に加え、球面ころがり軸受を一貫して開発し続けてきました。非対称軸受設計を採用したことで、アキシアル荷重耐性が大幅に向上しています。非対称球面ころがり軸受では、アキシアル荷重のかかる軸受列の接触角は大きく、主としてラジアル荷重のかかる軸受列の接触角は小さくなっています。

長所
  • スラスト軸受の剛性向上による、ドライブトレインの振動の低減
  • 接触圧と磨耗の数値低下による、軸受の堅牢性の向上
特徴
  • 非対称接触角
  • 調整済み内部クリアランス
  • 狭い接触範囲
  • 型出しした回転エレメント
  • 固定中つば
  • X-life品質

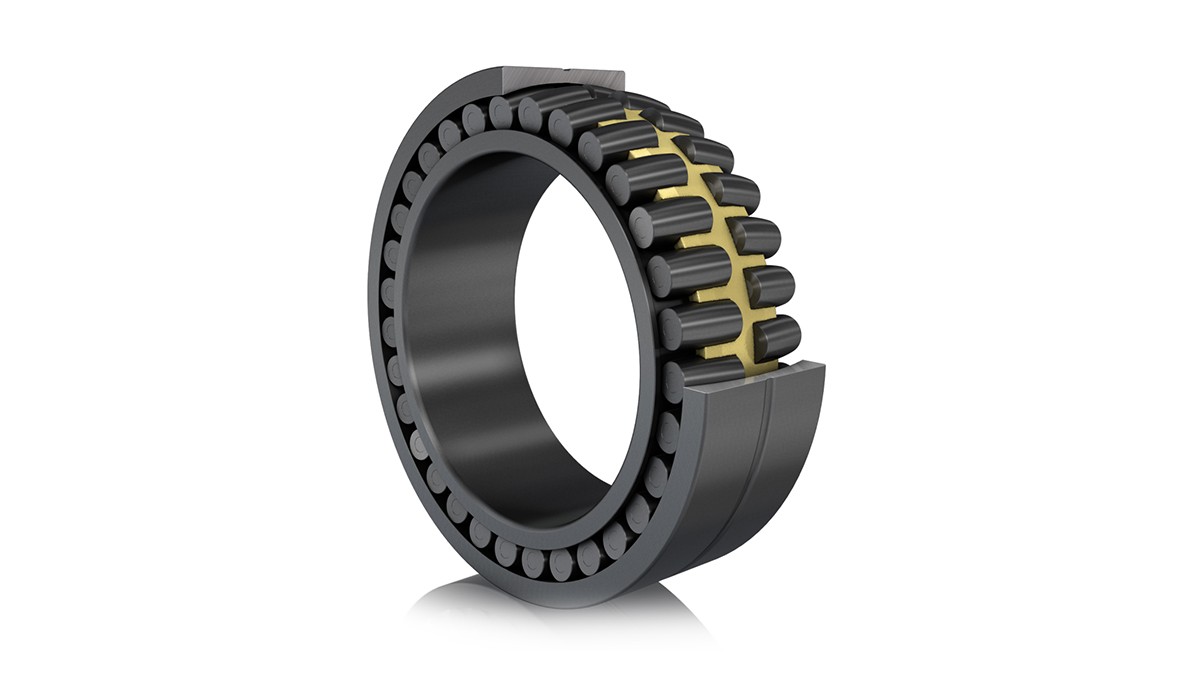

長寿命のためのお客様独自の特性

長寿命のためのお客様独自の特性

お客様独自の球面ころがり軸受は、以下の特性を備えたものとすることもできます。

  • ホワイトエッチングクラック防止のためのDurotect B
  • 混合摩擦条件下での摩耗低減のためのTriondur C
  • 専門の軸受交換のための調整済み内径
  • 信頼性向上のためのシェフラー風力発電基準
共通ハウジング

ハブ軸受支持部

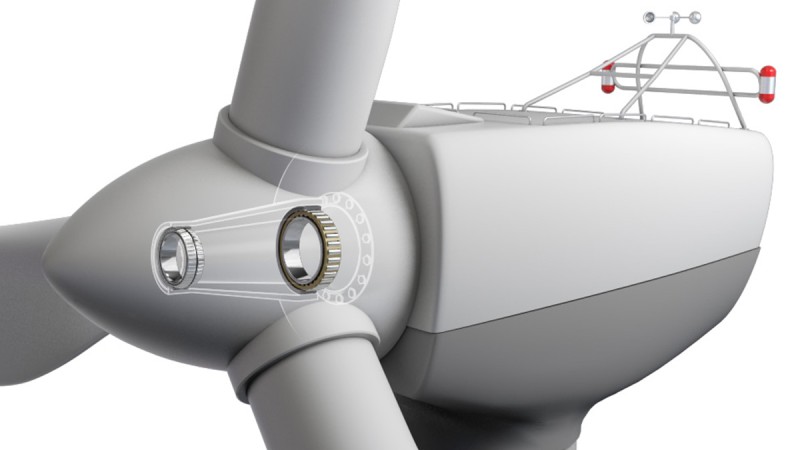

共通ハウジング - ハブ軸受支持部
共通ハウジング - ハブ軸受支持部

固定側軸受と自由側軸受を同じハウジングに取り付ける場合は、軸受位置を互いに非常に精密に適合させることで、角度調整機能のないタイプの軸受も使用することができます。固定側/自由側軸受は、複列円錐ころがり軸受と円筒ころがり軸受で構成されます。調整済み軸受バージョンの場合、2つの円すいころ軸受を取り付けます。

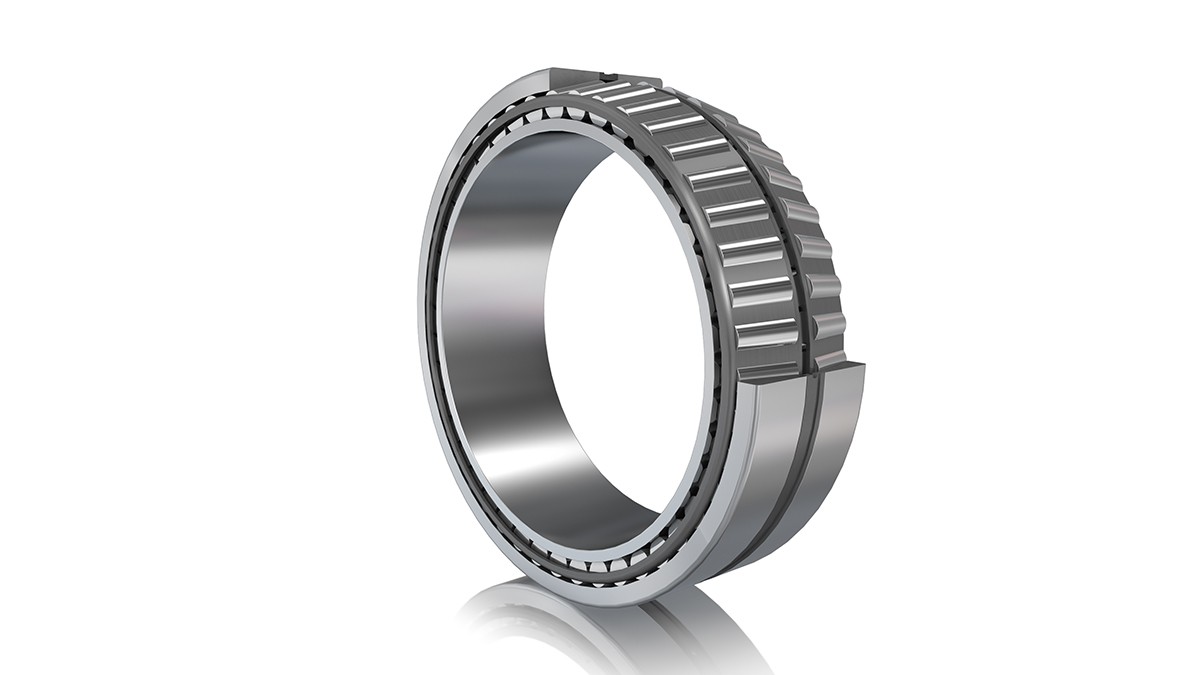

複列FAG円錐ころがり軸受(固定側軸受)

複列FAG円錐ころがり軸受(固定側軸受)
長所
  • 長寿命
  • 内部クリアランスをあらかじめ備えていることにより、稼動安全性に優れ取り付け時間を短縮
  • 内部クリアランスと接触角は最適に調整可能
  • ローター軸方向の精密な誘導
  • コンパクトな軸受設計
  • 優れた軸受荷重耐性
  • 高剛性
特徴
  • 用途に応じて最適化された内部構造
  • 事前設定された内部クリアランス
  • 摩耗および角度調整不良に関して最適化された内部形状

FAG円筒ころがり軸受(自由側軸受)

FAG円筒ころがり軸受(自由側軸受)
長所
  • 理想的な非位置決め軸受:すべてのアキシアル動作は軸受内部で起こり、軸受の運動力学に悪影響を及ぼさない
  • 優れたラジアル荷重耐性
  • 優れたラジアル剛性
特徴
  • 事前設定された内部クリアランス
  • 摩耗および角度調整不良に関して最適化された内部形状

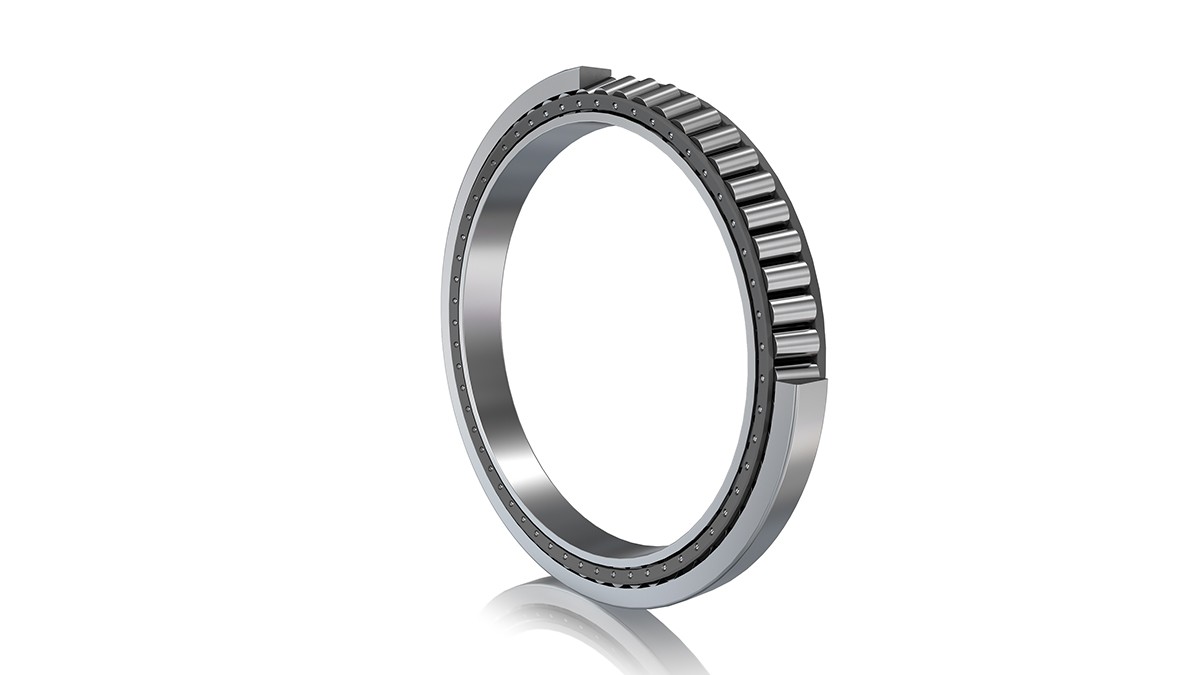

FAG円錐ころがり軸受(調整済み軸受バージョン)

FAG円錐ころがり軸受(調整済み軸受バージョン)
長所
  • 軽量化
  • 高剛性
  • ローター軸方向の精密な誘導
特徴
  • コンパクトな軸受設計
  • 優れた軸受荷重耐性
  • 接触角は最適に調整可能
シングルベアリングコンセプト

O型配列の複列円錐ころがり軸受

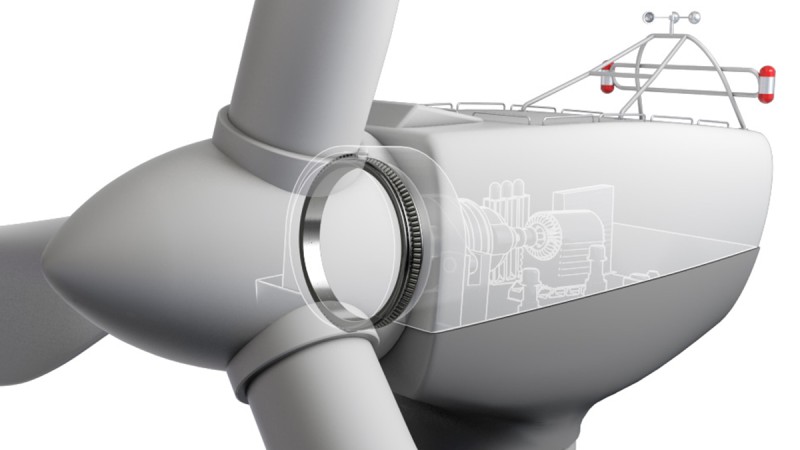

シングルベアリングコンセプト
シングルベアリングコンセプト – O型配列の複列円錐ころがり軸受

シングルベアリングコンセプトでは、ローターをO型配列の1つの複列円錐ころがり軸受だけで支持し、これですべての力とモーメントを支持します。大型軸受の寸法は、幅は400 mmを超え、外径は3,000 mmを超えます。

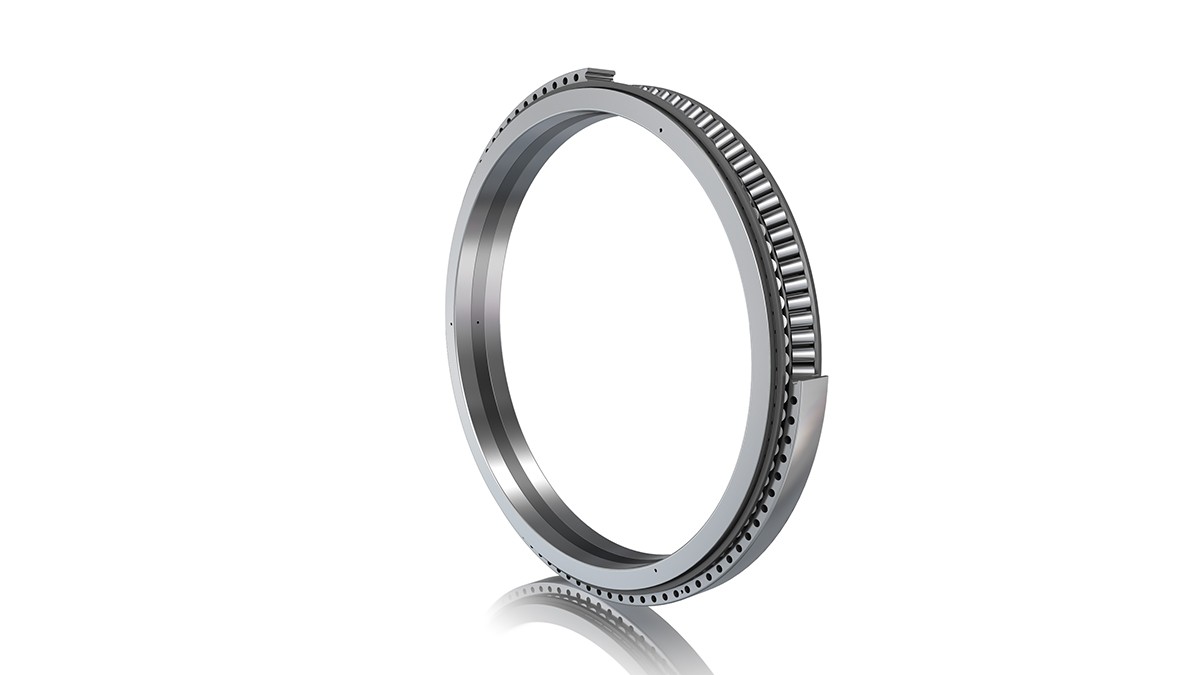

FAG複列円錐ころがり軸受(モーメント軸受)

FAG複列円錐ころがり軸受(モーメント軸受)
長所
  • 長寿命
  • 内部クリアランスをあらかじめ備えていることにより、稼動安全性に優れ取り付け時間を短縮
  • ローター軸方向の精密な誘導
  • コンパクトなパワートレイン設計が可能
特徴
  • 大きな接触角のO型配列の複列円錐ころがり軸受
  • すべての力とモーメントを1つの軸受で支持
  • 内部クリアランスの調整が最適であり、同時に優れたモーメント支持能力
  • 事前設定された内部クリアランス

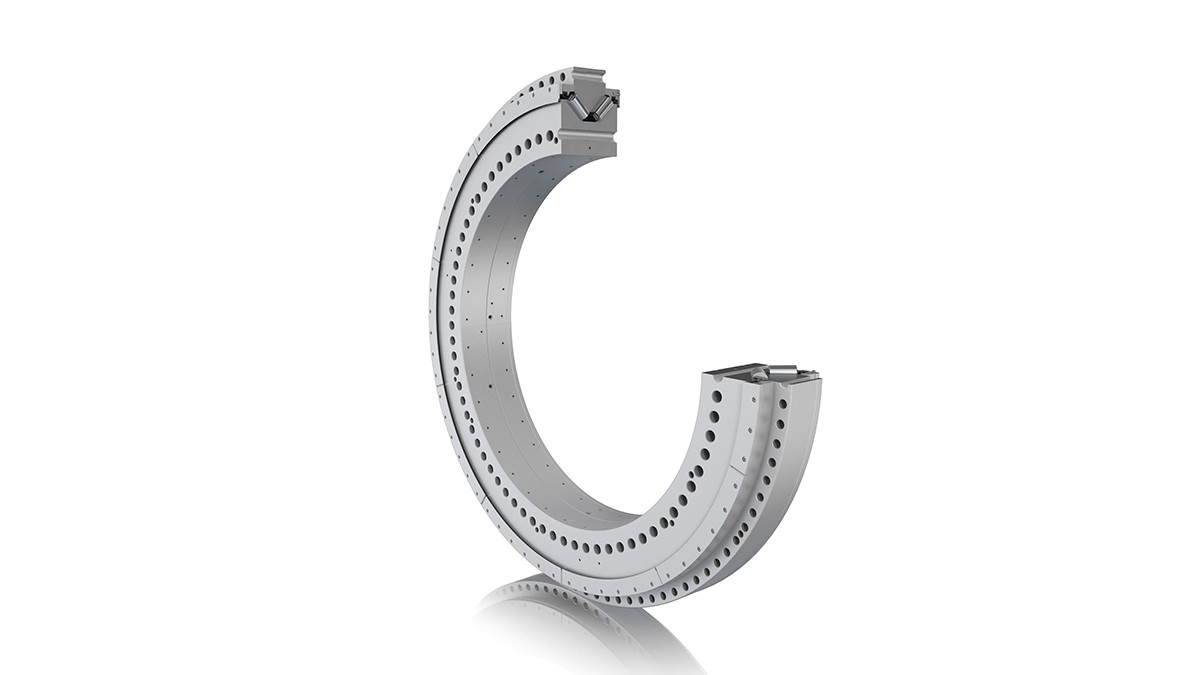

フランジ取り付け式複列FAG円錐ころがり軸受(フランジベアリング)

フランジ取り付け式複列FAG円錐ころがり軸受(フランジベアリング)
長所
  • 長寿命
  • 内部クリアランスをあらかじめ備えていることにより、稼動安全性に優れ取り付け時間を短縮
  • 取り付けが簡単な組み立て済みユニット
  • ローター軸方向の精密な誘導
  • コンパクトなパワートレイン設計が可能
特徴
  • 大きな接触角のO型配列の複列円錐ころがり軸受
  • すべての力とモーメントを1つの軸受で支持
  • 内部クリアランスの調整が最適であり、同時に優れたモーメント支持能力
  • 組み立て済み軸受ユニット(密封型、グリース塗布済み)
  • 腐食保護のためコーティングしたコンポーネント
