課題

あらゆるギヤボックスに最適な軸受支持部

ギガワット定格出力時代を迎え、大型で高負荷のギヤボックスが求められています。風力タービンのギヤボックスで使用されるころがり軸受の稼動条件は、産業用ギヤボックスとは比べものになりません。

軸受支持部が直面する課題

  • 極端な最大荷重と最小荷重を伴う、きわめて高い動的力
  • 突然の荷重の変化
  • 稼動温度の変化
  • ギヤボックスハウジングの変形

ソリューション

  • 優れた静的安全性を備えた軸受
  • 国際設計規格(AGMA 6006-A03、ISO 81400-4)に基づいた、信頼性の高い動的な寸法設計
遊星ギヤボックス
遊星ギヤボックス
遊星キャリア

風力タービンギヤボックス内で最も大きく、最も重要な軸受

遊星キャリア軸受
遊星キャリア軸受

遊星キャリア軸受は、風力タービンギヤボックス内で最も大きい、それゆえ最も重要な軸受です。支持する必要のある荷重は、選択する主要な軸受コンセプトによって異なります。これらの軸受はサイズが大きいので、通常は比較的小さな荷重が加わります。

総ころINA X-life円筒ころ軸受

総ころINA X-life円筒ころ軸受
長所
  • 優れた荷重耐性
  • 長寿命
  • 優れた稼動安全性
  • リブ接触部の最適化による、優れたアキシアル荷重耐性と低摩擦
  • 慣らし挙動の向上
  • ホワイトエッチングクラック(WEC)に対する保護の向上
  • 公差を抑えたことによるガイド精度の向上
特徴
  • 最適化されたリブ接触部
  • Durotect Bコーティング
  • X-life品質

FAG円錐ころがり軸受

FAG円錐ころがり軸受
長所
  • 誘導精度の高いギヤ歯
  • 内部クリアランスを精密に設定可能
  • スラスト軸受の追加は不要
  • 広い接触角により、大きなアキシアル荷重に対応可能
  • 慣らし挙動の向上
  • ホワイトエッチングクラック(WEC)に対する保護の向上
特徴
  • 調整式軸受配列
  • Durotect Bコーティング
遊星ギヤ

小さな設計外形の枠内での大きな荷重

遊星ギヤ軸受支持部
遊星ギヤ軸受支持部

遊星ギヤ軸受支持部は、大きなラジアル荷重が発生するため、軸受位置がきわめて過酷です。この軸受支持部では限られたスペースしか利用できず、遊星ギヤは比較的薄肉なので変形しやすいため、遊星ギヤ内の軸受外輪が意図せず回転する傾向があります。

FAG円筒ころがり軸受(ダイレクト軸受支持部)

FAG円筒ころがり軸受(ダイレクト軸受支持部)
長所
  • 優れた荷重耐性
  • 長寿命
  • 優れた稼動安全性
  • ラジアル方向の断面高さが小さい、費用対効果に優れた設計
  • 外輪のクリープがない
  • 慣らし挙動の向上
  • ホワイトエッチングクラック(WEC)に対する保護の向上
  • 軸受への最適な荷重配分
特徴
  • 外輪なしの円筒ころがり軸受
  • 軌道は遊星ギヤキャリアに一体化
  • わずかな内部クリアランス
  • Durotect Bコーティング
  • X-life品質

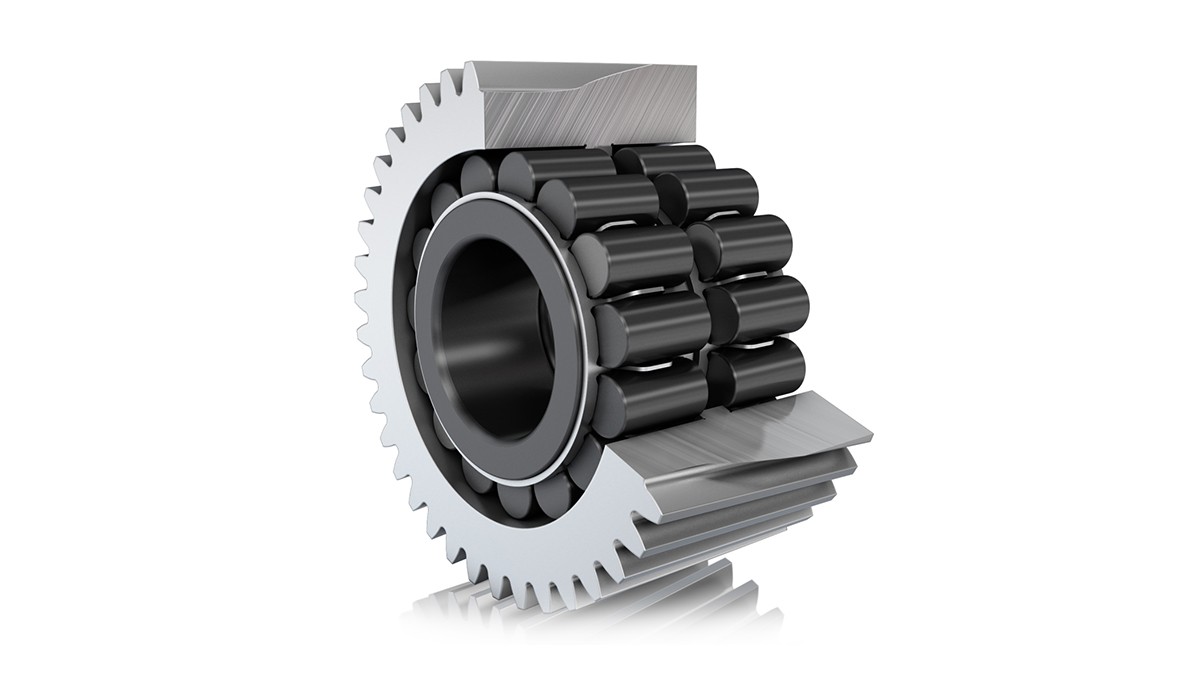

FAG X-life高荷重円筒ころがり軸受(ダイレクト軸受支持部)

FAG X-life高荷重円筒ころがり軸受(ダイレクト軸受支持部)
長所
  • 低摩擦
  • 設計外形の最適な使用による定格荷重の向上
  • 優れた安定性
  • 軽量設計
  • 最適化された潤滑油フロー
  • Durotect Bによる慣らし挙動の向上
  • Durotect Bによるホワイトエッチングクラックへの優れた耐性
特徴
  • スリム化されたケージ設計
  • 外輪なしの円筒ころがり軸受
  • 軌道は遊星ギヤキャリアに一体化
  • Durotect Bコーティング
  • X-life品質

スリム化されたケージ設計

この高荷重円筒ころがり軸受は、スリム化された新しいケージ設計により、総ころ形の軸受の利点とケージ型軸受の利点を兼ね備えています。


ダウンサイジングも可能

ダイレクト軸受支持部として取り付ける場合、X-life品質のFAG高荷重円筒ころがり軸受は、同等の標準軸受支持部と比較して、設計外形を大幅に有効活用することができます。

  • 標準軸受
  • FAG高荷重円筒ころがり軸受
    → 同じ軸受寿命でも遊星ギヤが45 %軽量化

X-life品質のFAG高荷重円筒ころがり軸受

風力タービンギヤボックス用遊星ギヤ軸受

中空シャフト

実績のある位置決め/非位置決め軸受ソリューション

中空シャフト用軸受支持部
中空シャフト用軸受支持部

はす歯の遊星ギヤの場合、中空シャフト用軸受支持部は、大きなラジアル荷重と大きなアキシアル荷重を受けます。この用途では、2つの円すいころ軸受および1つの円筒ころがり軸受、または2つの円筒ころがり軸受と1つのラジアルリリース付き4点接触軸受の位置決め/非位置決め軸受配列の組み合わせが有効であることが実証されています。

FAG円筒ころがり軸受

FAG円筒ころがり軸受
長所
  • ラジアル荷重を効果的に支持
  • 優れた稼動安全性
  • 分離可能なので組み付けが簡単
  • 低い軸受摩擦
  • 高速時に最適
  • なじみ挙動の向上
  • ホワイトエッチングクラック(WEC)に対する保護の向上
  • 軸受内で自由側軸受機能が可能
特徴
  • 自由側軸受
  • 分離可能
  • Durotect Bコーティング
  • X-life品質

FAG 4点接触軸受

FAG 4点接触軸受
長所
  • アキシアル荷重を効果的に支持
  • 両方向のアキシアル荷重で運動力学作用が良好
  • 高速時に最適
  • 低い潤滑油要件
  • ホワイトエッチングクラック(WEC)に対する保護の向上
特徴
  • アキシアル荷重を効果的に支持
  • 外輪のリテーニングスロットで位置を固定
  • Durotect Bコーティング
中間軸/出力軸

高い回転速度

中間軸/出力軸
中間軸/出力軸

中間軸は、特に単列遊星ギヤボックスで使用されます。ここで発生する大きなラジアル荷重と中程度のアキシアル荷重のために、軸受支持部で利用可能なスペースは比較的狭くなります。出力軸は高速で回転します。

複列FAG円錐ころがり軸受

複列FAG円錐ころがり軸受
長所
  • 長寿命
  • 内部クリアランスをあらかじめ備えていることにより、稼動安全性に優れ取り付け時間を短縮
  • ラジアル荷重とアキシアル荷重を効果的に支持
  • コンパクトな軸受設計
  • ホワイトエッチングクラック(WEC)に対する保護の向上
特徴
  • 固定側軸受
  • Durotect Bコーティング

FAG円筒ころがり軸受

FAG円筒ころがり軸受
長所
  • ラジアル荷重を効果的に支持
  • 優れた稼動安全性
  • 分離可能なので組み付けが簡単
  • 低い軸受摩擦
  • 高速時に最適
  • なじみ挙動の向上
  • ホワイトエッチングクラック(WEC)に対する保護の向上
  • 軸受内で自由側軸受機能が可能
特徴
  • 自由側軸受
  • 分離可能
  • Durotect Bコーティング
  • X-life品質
推奨シリーズ

実績のあるギヤボックス軸受

推奨シリーズ
推奨シリーズ

シェフラーでは、風力タービンギヤボックスで実績のあるギヤボックス軸受シリーズを推奨しています。

長所
  • 実証済みの製品
  • 迅速な開発プロセス
  • 可用性の向上
  • お客様による事前選択が可能
